施耐德 APC 机房 网络配线间解决方案
网络配线间解决方案 网络配线间现已成为对关键业务支持的一种应用环境；
APC让您体验前所未有的 网络配线间的控制、监测和管理服务
 APC公司让只有一名员工的IT部门 远程从容排除网络配线间故障 您在电源、制冷与安防以及环境监控方面面临着哪些挑战？ 我的住所距离办公室45英里远，倘若网络配线间发生故障，我最快 也要花上1小时才能赶到办公室排除故障。因此，我需要提高系统运 行中断时我远程进行管理的能力。我们的公司大楼一直都有供电问 题，但是安装一台发电机的代价高昂，目前尚无法证实这是否是一项 明智之举。由于机房内没有通风系统，而且，大多数的商用大楼在晚 上和周末都会关了空调，因此，毫无疑问，散热成为了一大难题。您希望解决哪些具体问题？ 延长电池的使用时间，提高环境内的制冷效果，并能够对之进行有效 的监测。我们需要对机房快速制冷，否则，许多硬件故障和问题都会 接踵而至，让我们平白蒙受惨重的经济损失。我们无法监测温度或者 供电状态。我们有５个UPS（不间断电源），如果我本人不在公司的 话，我们没有足够的时间来正确地关闭这些电源！而且目前的情况 是，我们还没有办法远程管理它们。 APC公司的解决方案何以与众不同？ APC解决方案是一项能够满足我所有需求的一站式服务，所有的解决 方案都可以相互集成。由于系统具有高度的可扩展性，而且可随着我 们公司业务量的增长而轻松地进行扩展升级，因此，极具成本效益。 当然，随之增长的还有我们的供电与制冷管理需求。 APC公司如何解决您的问题？ 现在，我能够远程集中管理我们的供电与制冷设备。 |
 |
|
体验前所未有的关键网络配线间的 控制、监测和管理服务
|
||
 |
网络融合、服务器整合、虚拟化——当今的IT发展趋势促使网络配线间成 为一个关键业务的支持环境。网络管理人员现在需要在这些“边缘网络” 站点内实现传统电信级的网络可用性。 但是，网络配线间与其它IT环境不同，它是无人值守的，而且维护的频率 亦较低。平时不会有工作人员定期对其进行检查，因此，许多故障通常会 在无人察觉的情况下悄然发生，导致系统宕机。网络配线间的外形奇特， 一般会摆放在偏僻的角落，而且往往不会在这些地方安装IT或者网络设 备——当然，更不用说高密度网络设备。一直以来，诸如电源、制冷及安 防系统等核心基础设施的问题并未受到关注。 在空间受限、偏僻的角落实现网络的高可用性将面临诸多挑战： |
|
 |
电源控制
环境监测
制冷管理
|
|
|
APC公司的解决方案使您能够控制、监测和管理网络配线间，以满足当前 日益增长的关键系统的需求。显而易见，如果您直至故障真正发生之后才 恍然意识到，那么，您将无法提供高度可靠的网络。 方案提供商：重庆河山时代电子有限公司 咨询电话：023-68611899 河山时代为您提供全面网络配线解决方案，充分满足广大用户大型机房、中型机房、小型机房网络，河山时代20年磨一剑，专注更专业！ |
||
|

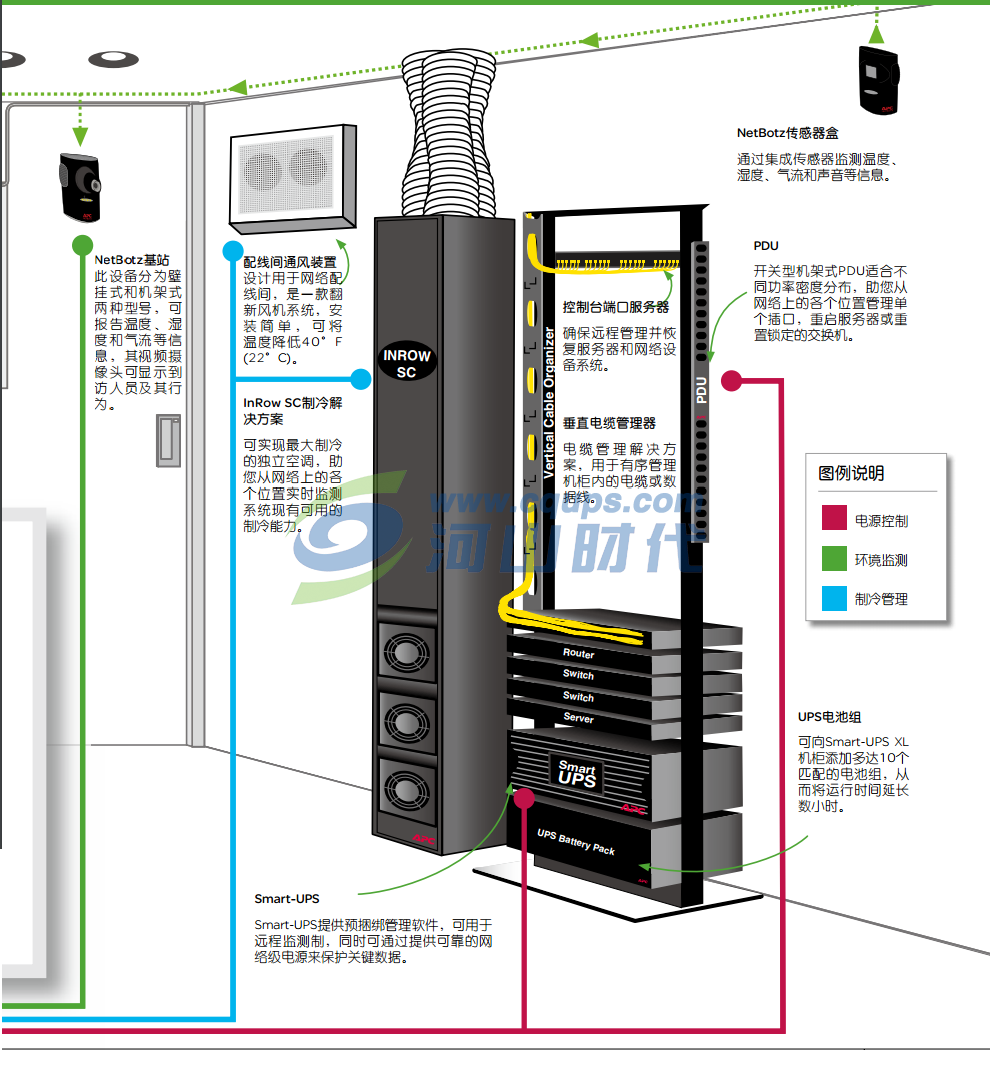

APC网络配线间解决方案：有如您亲临现场
|
|
|
无论是处理供电/制冷问题、还是需要密切关注环境状况、或是 确保设备周遭的环境安全，APC产品都能让您从网络任何地方 出色完成网络配线间的控制、监测及管理。如此一来，您无需 亲临前往进行检查，便可对网络配线间的整体情况了若指掌， 轻轻松松远程解决所有问题。APC解决方案可与现有的楼宇及 企业管理系统完美集成，从而，您便可以全程遥控、监测并管 理您的网络配线间。 无需亲临，便可控制网络配线间的供电 APC网络UPS内置管理功能，可在设备遭遇供电故障时立即 向您发出告警，让您能够及时远程地予以解决。其完善的管 理技术，允许您从网络的不同位置访问各台UPS、重启服务 器或重置锁定的交换机。 PDU适合不同功率密度分布，助您对网络设备的功率情况了 若指掌。独立的插口控制可帮助您以单个组件为单位实现设 备的远程管理。 无需亲临，便可监测网络配线间 NetBotz监测基站会主动监测网络配线间的各个环境特征， 包括从配线间内的温度到水渍危害再到气流问题的各个方 面。传感器和摄像机作为NetBotz的“眼睛”和“耳朵”， 在发生可能导致设备出现宕机的情况时会向您发出告警。 集成的监视摄像头不仅为您的IT设备提供物理安全保护，而 且还允许您通过视频片段对当时的环境状况进行评估：是管 道破裂还是只是打翻了水瓶？是有人在移动服务器还是在添 加一个新设备？ 无需亲临，便可管理网络配线间的制冷系统 特别为网络配线间设计的配线间通风单元，配置简单，可用 于远程监测、基于预定义的温度设置点进行控制，极为适合 辅助或备用制冷系统。或者， 与APC InRow® SC制冷解决方案配套使用，可助您从网络上 的各个位置实时监测系统的制冷能力。获取入口温度、出风 和回风气流温度、风量、制冷输出和需求等等状态读数精确 到秒的数据资料。 |

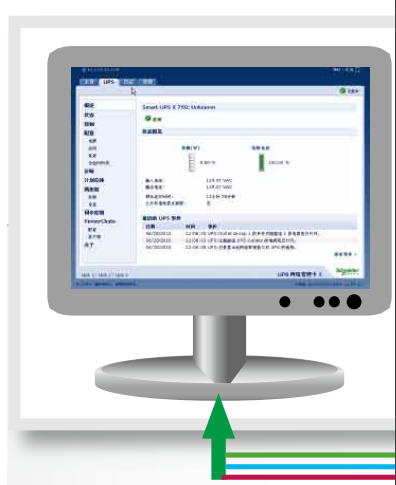

APC网络配线间产品可通过现有的IP网络向您发送供电、 制冷及环境状况的实时数据。只需坐在监视器前，便可远 程检查设备环境状况。
|
|
施耐德 APC 作为全球UPS不间断电源解决方案领导者，在网络配线方面提供同样令人叹为观止的解决方案，河山时代凭借精湛的技术、良好的服务口碑，在机房建设方面能够满足各种严苛需求，为用户提供性价比极高的解决方案，让用户再无后顾之忧。 |
|
|

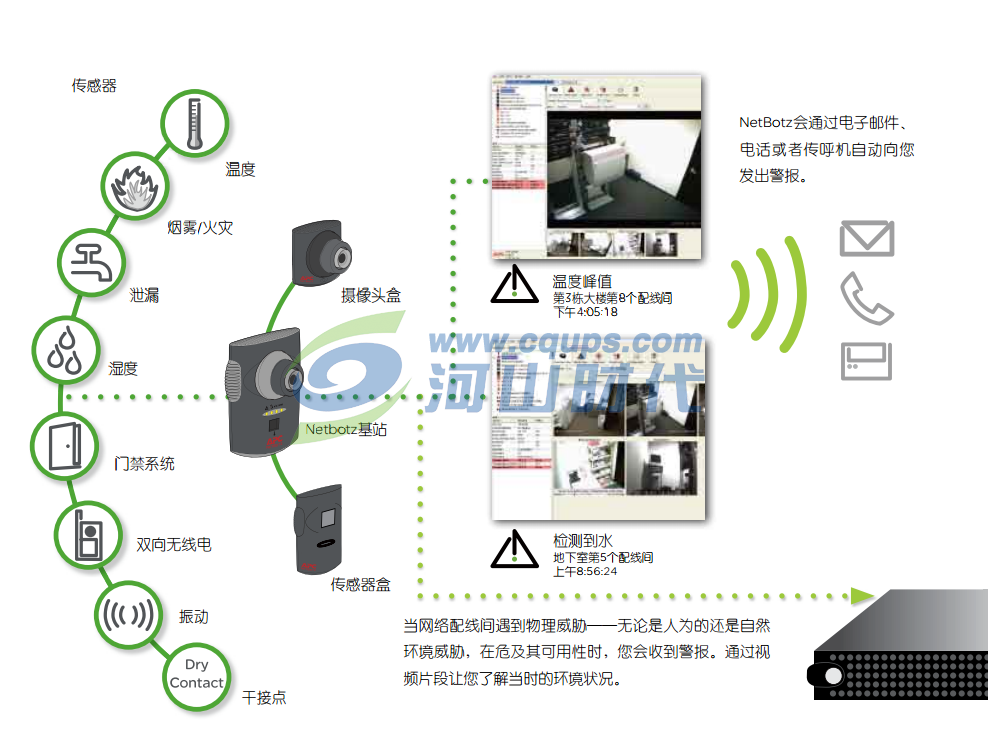

NetBotz® 监测： 您安插在网络配线间的“耳目”
|
|
|

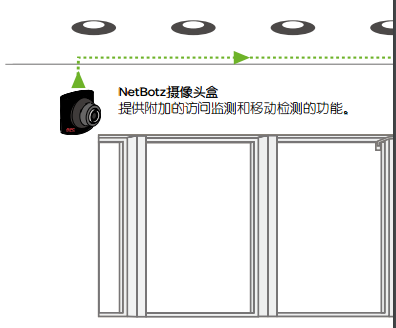

就其本身的性质而言，网络配线间远非理想的存储IT设备的 场所。现有的通风和空调系统将无法及时排散高密度设备所 产生的热量。灵敏设备很容易被爆裂的水管和灰尘所影响。 通常情况下，网络配线间毫无安全性可言，因此，工作人员 必须前往部署并进行修复。 NetBotz解决方案独具特色，整合了环境监测与安全监控功 能，这点独具特色。环境传感器和摄像头结合使用，以便向 您提供网络配线间中相关的机房和机柜的最新数据信息。 传感器盒会收集（诸如温度、湿度、流体、气流、振动、粉尘 和音频等的）环境状况数据，而全动态的摄像头将会捕捉记 录在网络配线间中人员的活动情况。集成软件将会评估任何 物理威胁的严重性——无论是人为的还是自然环境威胁，并 且会通过电子邮件、电话或者传呼机向您发出警报。 NetBotz监测和监控产品如同您安插在网络配线间内的“耳 目”，即使您并未亲临，也可以实时监控您的网络配线间， 而且，在发生故障时，主动向您发送警报。 |
|
 |
|
|
供电与制冷应用技术
|
||
|

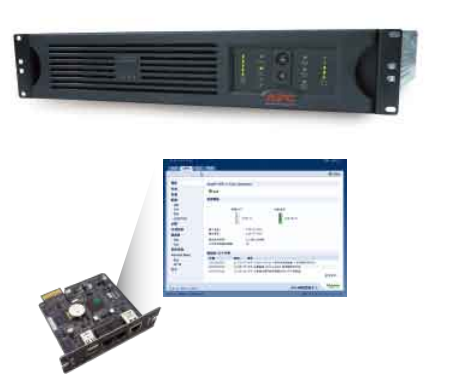

APC网络UPS： 网络电源保护领域无可争议的领导者 APC UPS是网络配线间环境的理想之选，可保护网络硬件，预防破 坏性浪涌和雷击，防止数据丢失，并提高可用性。现在，可提供 预装网络管理，如此一来，您便可以远程监测和控制各台UPS。 ● 热插拔电池，可由用户进行更换 ● 适用功率范围广泛，从420VA至20kVA单相UPS均适用 ● 在线互动式模块化可扩展的解决方案，可满足每一位客户的 需求或者应用需求 ● 一款管理解决方案，确保跨多个操作系统和网络集成平台的 互操作性 UPS网络管理与环境监测卡可将您的UPS直接连接网络，无需代 理服务器。通过内嵌管理技术，可让您通过网络远程监测和控制 UPS。 ● 远程重置锁定的开关或重启服务器 ● 控制插座组 ● 监测UPS温度 ● 从网络上的任何位置管理各个UPS ● 尽早预警，防微杜渐 |
  |
|
|

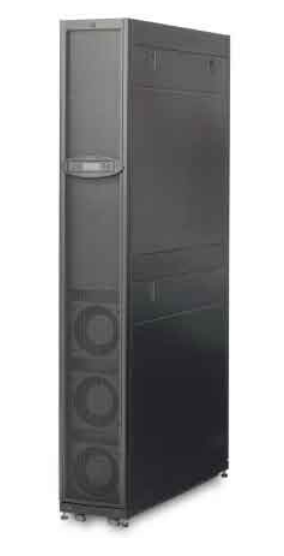

InRow SC一体化行级制冷解决方案： 预知不可预知环境下的制冷 在最小的占地空间内实现最大的制冷。该款高效节能的制冷设备 采用革命性Close Coupled Cooling™设计，可以直接捕获IT设备排 出的废热，从而提高了制冷效果的可预测性。该款一体化设备部 署迅捷，无需布设制冷剂管路或者提供远程热交换器。 |
||
 |
● 内置冷凝泵，确保连续运行 ● 热插拔的变速风扇 ● 实时监控现有可用制冷能力 ● 接收预测性故障通知 ● 制冷量高达7kW |
|
|
典型客户实例的解决方案建议
|
|
标准密度环境 UPS级环境监测 |
高密度环境 网络配线间及小型IT机房 |
超高密度环境 多站点的集中监控 |
|
| 机柜 | NetShelter ® 2柱 开放式机柜解决方案 | NetShelter ® 4柱 开放式机柜解决方案 |
NetShelter ® SX机柜 ● 42U/48U x 600mm/750mm x 1070mm/1200mm |
| PDU |
基本型机架式PDU ● 扩展网络配线间的供电能力， 以满足不同电压和密度需求 |
计量型机架式PDU ● 通过精确控制来管理机柜级 功率 ● 监测功耗 |
开关型机架式PDU ● 监测功耗，远程控制插口 |
| UPS |
Smart-UPS® XL 750–3000VA ● 可扩展运行时间 ● 可至多新增10个电池组 |
Smart-UPS SURT/SRC系列 1-20KVA ● 可扩展运行时间 ● 机柜/塔式可相互转换 ● 3KVA功率以上的所有型号都 集成远程UPS管理功能 |
Symmetra® LX 4–16kVA ● 可扩展功率与运行时间 ● 可配置N+1冗余 ● 集成远程UPS管理功能 |
| 环境监测 |
UPS网络管理与环境监测卡 ● 扩展卡，用于管理UPS，监 测温度与湿度 |
NetBotz ® 355 ● 机房级环境监测 ● 基本安全监控服务 |
NetBotz ® 450/455+英飞中央管理器 ● 机房级及机柜级环境监测 ● 高级安全监控服务 |
| 制冷 |
机柜侧面气流分配单元（SADU） ● 制冷量高达1.5kW ● 额定风量为260 CFM |
配线间通风单元 ● 制冷量高达3kW ● 额定风量为475 CFM |
InRow® SC ● 制冷量高达7kW ● 额定风量为1200 CFM |
| 其他 | 高密度垂直电缆管理 | 高密度垂直电缆管理 |
高密度垂直电缆管理 ● 网络应用程序的垂直与水平电缆管理 ● 服务器热通道管理方案 |
 “我们所有的交换机、 集线器和路由器都受到 APC机柜的保护。我们 经历过许多次的大面积 断 电 和 电 压 波 动 ， 过 去，我常常为了排除故 障而忙得焦头烂额。有一次，我采用APC UPS 来保护我们的这些设备，出乎意外的是，一切 都迎刃而解了。”
—Jason Ostrowski
Applied Development Company 公司业务经理 |
 “电池的模块化设计 和通过Web浏览器监 测一切活动使我们能 够防微杜渐。”
—Andy Koostra
Consolidated Utility District 系统经理 |
 “APC的英飞®解决方案 卓越不凡，它能够迎合客 户的预算，满足我们对于 供电、机柜和制冷的所 有性能要求。其最大的优 势在于，这种解决方案 可确保单一集成的供电管理和制冷系统也能与 设施内的其他基于IP的系统采用相同的管理方 式。”
—Brian R. York
Insight公司Wireless National Practice
总监 |
|
配线间专用英飞® 捆绑方案 与预配置解决方案捆绑出售 |
||
|
当所有组件都能够相互兼容时，网络配线间的控制、监测和管理将变 得轻而易举。配线间专用的APC英飞解决方案都是预打包的，这是一 种专为网络配线间而设计的全集成英飞系统。可扩展的模块化架构英 飞系统中的所有组件都经过预设计，能够相互兼容，实现供电、制 冷、安全与环境监测和管理系统无缝集成。同时与技术联盟合作伙伴 及领先的网络厂商通力协作，更确保了100％的兼容性。 配线间专用的英飞捆绑方案提供预配置2柱、4柱和全机柜解决方 案，是当今高密度网络配线间的理想选择。发货前，每一个系统都在 工厂进行组装、接线和测试，因此，您所要做的仅仅是将服务器和网 络设备装入机架中并固定到位。与传统的多厂商解决方案相比，标准 化的模块化设计具有无可比拟的优势： ■ 通过相同的基础设施实现分布式部署 ■ 充分利用狭窄区域的有限空间 ■ 易于扩展，以满足意外的或者不可预知的增长需求 ■ 便于安装，避免一次性定制设计 ■ 降低故障风险 ■ 减少人为错误 ■ 简化维护和培训 有关配线间英飞捆绑解决方案，请访问： 1. 登录www.apc.com，然后从菜单栏中选择“小/中型企业”或者 “大型企业”。 2. 点击“查看我们的应用解决方案”蓝色方框内的“配线间”。 3. 点击“英飞系统——配线间”。通过“查看产品演示”图标观看视 频。  |
英飞配线间专用方案 （1-3个机柜，功率为1-16 kVA） |
|
 |

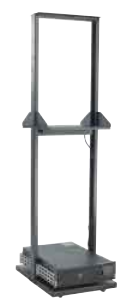

2柱机柜，配有Smart-UPS SURT/SRC 3kVA 2柱单机柜英飞系统在发货前，将在工厂进行 组装、接线和测试——收货后，将其固定到 位即可。 ● NetShelter ® 2柱机架，45U ● 双面固定架 ● APC机柜式Smart-UPS SURT/SRC 3000VA ● 具有环境监测功能的UPS网络管理卡 ● 基本型机架式PDU，1U |
|
 |

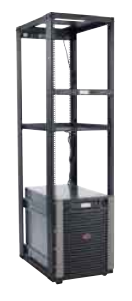

4柱机柜，配有Smart-UPS SURT/SRC 10kVA 4柱单机柜英飞系统在发货前，将在工厂进行 组装、接线和测试——收货后，将其固定到位 即可。系统级管理设备可提供具有本地和远程 监控功能的单一的IP地址。 ● NetShelter ® 4柱机架，43U ● 双面固定架 ● APC机柜式Smart-UPS SURT/SRC 10000VA ● APC机柜式降压变压器，2U ● 基本型机架式PDU，1U |
|
 |
4柱机柜，配有Symmetra® LX 4kVA、 4柱单机柜英飞系统在发货前，将在工厂进行 组装、接线和测试——收货后，将其固定到 位即可。系统级管理设备可提供具有本地和 远程监控功能的单一的IP地址。 ● NetShelter ® 4柱机架，43U ● 双面固定架 ● APC机柜式Symmetra LX 4kVA ，可扩展至 8kVA N+1 ● 基本型机架式PDU，1U |
|
|
