Galaxy PWi
满足您对高品质电源的要求
专为工业应用环境设计的UPS
三进单出 10~120 kVA
三进三出 10~200 kVA
您的需求:为工业应用提供可靠的电源解决方案
今天的工业生产越来越依赖于高度可靠的关键电源保护。
您面临的挑战：寻找一种“能够适应环境、满足负载要求、总体 应用成本低”的解决方案
环境要求
• 要能适应高温、高湿、粉尘、盐碱、腐蚀性气体、震动等恶劣的工作环境
• 经过认证的机械设计：特殊尺寸、特殊颜色 、特殊防护等级
您的需求
• 能够承受剧烈的负载波动冲击，抵御和消除各种电网质量问题，如谐波、过压、欠压、 突波、电压下陷、停电、过载、短路、浪涌电流等
• 能够持续不间断地为负载提供纯净的电能
总体解决方案
• 需要一站式电源解决方案（咨询设计、产品、工程施工、服务）
• 所有的电源解决方案采用统一的电气架构平台
灵活性
• 要能够方便地进行扩容或提高冗余度
• 要能够满足特殊定制化需求
安装和维护
• 易于安装和维护
• 易于集成到整体系统中（发电机，配电柜）
关键数据
• 每月上万次电能质量 问题
• 每次停电损失高达
100万美元
• 90%的关键负载需要 采用UPS进行保
面对这些挑战和需求，重庆河山时代作为您最有效的合作伙伴，将会提供施耐德电气公司Galaxy™ PWi、完全满足您的迫切需求。
 |
关键数据
• 特殊的机械电气设计要求 |
Galaxy PWi的高可靠性和灵活性满足您的严格要求

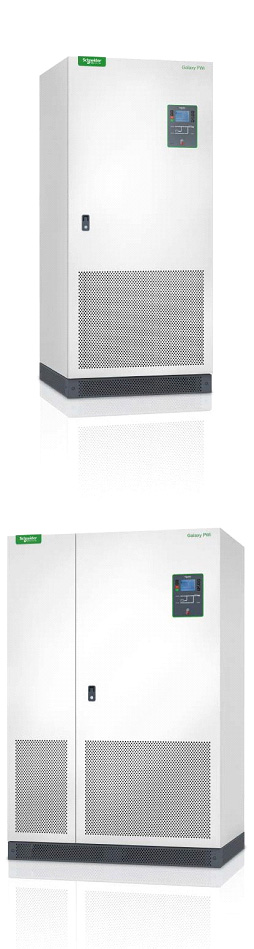

Galaxy PWi

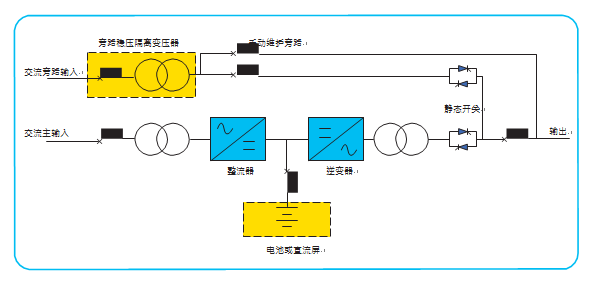

Galaxy™ PWi可提供多种架构供您选择
• 冗余拓扑结构确保负载在各种情况下的供电安全
• 可接入两路独立的市电，适应双电源供电系统
• 谐波滤波器可以改善电网谐波污染
• 提供5分钟~8小时的后备长延时，确保负载的安全
• 三进单出UPS可以外接蓄电池组或220伏直流屏
• 在没有市电的情况下可通过电池实现直流冷启动
• 多机并联实现冗余或增容
关键数据
• 高可靠性和灵活性
• 输入输出完全电气隔离
• 坚固设计，适应恶劣 应用环境
高可靠性源于
• 输入隔离变压器和输出隔离变压器可以实现UPS输入和输出的完全电隔离
• 所有PCB电路板均喷涂防腐蚀绝缘漆，以适应高粉尘、高湿度、腐蚀性气体等恶劣环境
• 标准内置瞬态过电压浪涌保护器(TVSS)，能够消除来自电网的各种突波、雷击感应过电压
• 坚固设计，可承受强过载和短路电流冲击
• 采用高性能的施耐德断路器确保上下游供电系统保护动作的协调性
• DSP数字控制技术提供高速响应和快速调节，负载波动、频率波动、并联控制
• 极宽的输入电压和频率范围，可适应恶劣的电网环境
• 关键电力部件诸如逻辑电源均采用冗余设计
Galaxy PWi多样性解决方案和定制化能力满足您的
高规格要求
Galaxy PWi
施耐德电气拥有专业的项目设计团队，可为您量身定制适合各种应用环境的电源 保护系统。满足您对运维成本、可维护性和可扩展性的需求。该架构包括：
• UPS及其相关附件（回馈保护，蓄电池，变压器等）
• 配电柜
• 关键电力组件：STS静态转换开关，有源滤波器，同步模块，ATS等
关键数据
• 特殊的机械电气设计 要求
• 图纸和文档的定制化
• 项目管理
• 电网监测和分析
定制化
专门的定制化团队可以响应各种特殊的需求
• 特殊的机械电气设计要求，例如特殊柜体颜色、尺寸、高防护等级
• 图纸和文档的定制化
• 项目管理，包括报价、方案优化、规格定义、产品标准认证、验证、FAT工厂验收测试等
• 电网监测和分析
关键电力保护组件
Accusine SWP有源滤波器
规格
特点
• 高效消除2~50次谐波
• 改善电能质量，降低电网能耗
• 壁挂式安装，方便快捷
• 可多台并联
MGE UPSilon™ STS静态转换开关
规格
• 16~32A单相，30~1200A三相
特点
• 高速切换：双路电源切换时间<4毫秒
• 超宽电压范围380/400/415V(-35%~ +20%)
• 高可靠性：独立控制板，双路冗余制冷，冗余 逻辑电源
• 中英文图文化液晶显示屏
• 可在不中断负载供电下隔离一路电源进行维护
Galaxy PWi 电源—APC 工业应用环境专业 UPS 电源
河山时代服务：您值得信赖的服务方案
施耐德三相电源和制冷服务
施耐德电气关键电源和制冷服务团队(CPCS) 提供业内最高水平的服务，由具有经验和严格培训、值得信赖的专业服务团队实施，提供一整套安装施工、操作、服务于您的关键应用，确保正确的人在正确的地方、正确的时间为您服务。
安装和开机服务
由施耐德认证授权的服务工程师(FSE)提供安装和开机服务，可以确保您的产品得到全面完善的工厂质 保。通过施耐德电气认证的安装可以确保您的设备被正确安全地设置和性能最优化。该服务包括标准5*8 小时响应，如果需要在非工作时间服务还可以进行服务升级。
续保服务
当发生系统问题时，现场服务工程师会在工作次日到达现场，在最短的时间内隔离，诊断和纠正问题， 最大限度地减少停机时间。您可以升级到更快的响应时间。
Advantage服务计划
灵活的服务包提供了无忧的系统维护，将系统正常运行时间提高到一个前所未有的水平。这些服务包括 为您的系统提供全面呵护，使其报告最佳高效运行状态，最大限度地减少停机时间。全方位服务套餐包 括技术支持、预防性维护、快速现场响应、远程监控、响应时间升级等。
预防性维护
在现场对关键系统进行预防性维护，防患于未然，让您的系统始终以最高效率运行。
关键数据
• 认证安装开机服务
• 7*24小时技术服务响应
• 预防性维护，防患于 未然
善用其效 尽享其能TM

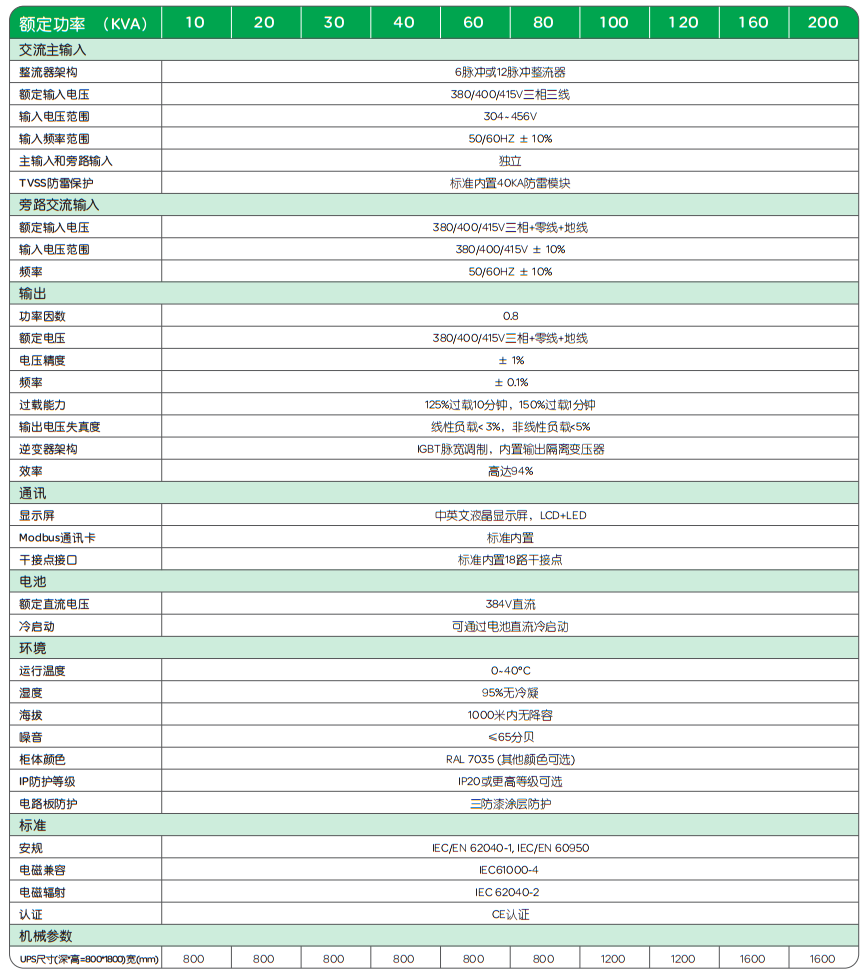

三进三出UPS技术参数表
