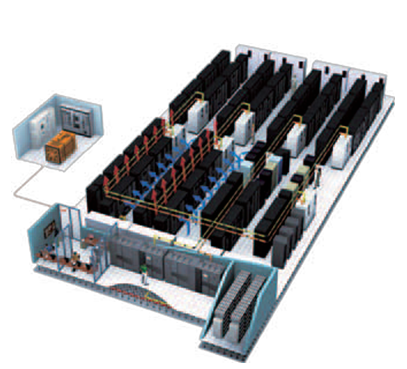

符合数据中心TIA 942标准和TIER IV要求*

当今的数据中心系统已经日趋统一化和标准化。 MGE的 全面解决方案整合了MGETM  GalaxyTM 6000系列UPS、 UPSILON静态切换开关以及专家级设计和安装服务，完全 满足Uptime Institute制定的TIA 942和TIER IV标准要求。

安装简便

> 占地面积小
> 无需从背面或侧面进行维护，所有接线均从 正面进入
> 所有需要接线的开关均被整合到机柜内部
> 适用于所有的接地系统

主电源和旁路电源的相序检测功能可防止在相 序不正确的情况下启动UPS设备。


操作简便
本机操作

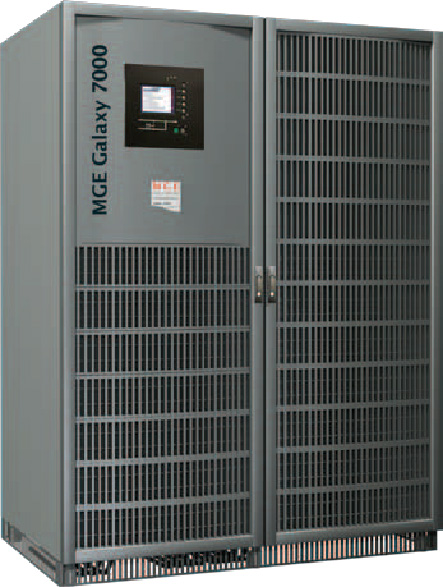

> MGE TM Galaxy TM 7000 系列的用户界面直观 简洁，可提供简单明了的运行信息。该系列 可提供多达 5,000 条的事件日志、统计分析 和能流图表，轻松管理各类设备系统
远程操作
> MGE TM Galaxy TM 7000 系列可提供各种用于 集中监控系统的重要信息：
•  UPS及其运行环境
•  控制操作系统的远程关机
> 可为远程监测提供各种不同的通信协议：
• 10/100 Mbps以太网，具有HTTPS加密的浏 览器和NMS管理
• 适用于BMS楼宇管理系统的J-Bus/Mod-Bus
协议
• 内置远程服务(Teleservice)的调制解调器
(µ-Modem)
• 简单编程的干接点信号输出


可在众多的显示页中选择一款作为“开机界面” 例如，您认为“输出参数”页是关键的，则可以
选择该页作为默认的“开机界面”。

升级简便
功率升级和冗余升级
> 伴随负载设备的发展，电源升级是不可避免 的。MGE TM  Galaxy TM 7000  系列的总输出功
率最高可增至 8 倍。此外， 系统的冗余度也
可按照需求增加或升级，如 ： N + 1 或 2 N ，
2 ( N + 1 ) 等

高达94.5%的运行效率，节能效果显著

MGETM GalaxyTM 7000系列采用多项创新技术， 包括具有精确快速调控能力的数字电路、无污 染的 IGBT 整流器、无变压器拓扑结构的设计 理念，确保实现最高运行效率。
功能优势
> 节省能源，节省投资成本
> 降低了UPS机房内的空调及通风需求

适应各种恶劣的工作环境

强大的电气性能 精心筛选的功率部件和可靠品质决定了 MGETM Galaxy TM 7000 系列无与伦比的输出性能：
• 极佳的的故障电流清除能力
• 极高的负载峰值因数 >3:1
• 即使在负载阶跃或不平衡的情况下也能确保 优异的电压稳定性
• 完全适用于各种工业动力负载
• 即使向容性负载供电，也无需降容使用

功能优势
> 高故障电流清除能力，改善了电源保护的 选 择性；
> 全面兼容各种类型的负载，包括容性的计算 机负载以及各种高峰值因数的负载

洁净稳定的输出波形
数字化控制的 IGBT 逆变器以及先进技术的输 出滤波器将确保提供洁净稳定的输出电压波形， 总谐波失真率(THDU)低于2%：
• 适应负载的阶跃变化
• 适应负载的三相不平衡
功能优势
> 优化对负载供电的品质
> 显著增加被保护设备的使用寿命

数字电路设计可实现更多的功能：可用输出功率 将根据环境温度自动调节，如：一台500kVA UPS 可在20°C 环境温度下提供538 kVA的输出功率

并机系统具有EBM增效节能模式

创新的EBM增效节能模式帮助并机系统维持 最高的整体效率

功能优势
> 将系统效率平均提高2%
> 降低电能消耗和UPS房间制冷需求
> 方便您进行电能管理

灵活多样的配置方案

高可用性的 UPS 电源系统，不仅要求自身可靠 而且应具有创新的灵活配置方案，以确保：
•  UPS系统的冗余
• 供配电系统的冗余

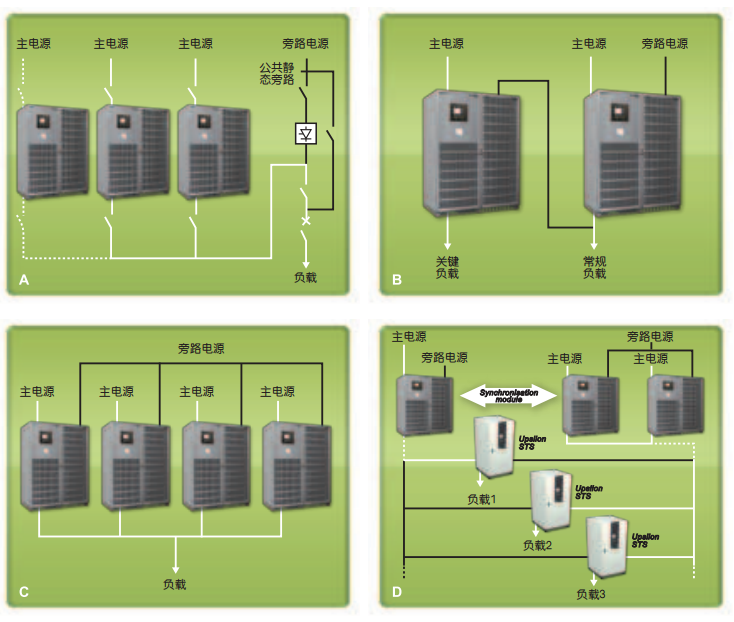

A       采用集中式旁路，可并联最多 8 台 UPS
B       热备份冗余
C       增容并联或冗余并联，提高输出总功率或冗余度
D       配有静态转换开关 (Upsilon STS) 的分布式冗余





调试启动

施耐德电气集团能够为所有新安装的设备提 供调试启动验收运行的一站式服务，并根据 您的特定要求提供必需的技术支持服务。


维护合同

必须对 U P S 实施有效的管理和监控，方可确保 其始终处于最佳工作状态。施耐德电气集团可 提供三种级别的维护合同：
• ULTRA 系列全方位服务，涵盖最为广泛的质 保服务，为您免除后顾之忧
• PREMIER系列提供高效的预防性维护
• SELECT系列可精选各种服务选项





升级服务


施耐德电气集团提供的升级解决方案，可确保 已安装的设备始终处于最新技术状态：
• 技术性升级
• 电池功能升级
• 现场勘测、调查和分析UPS运行环境
• 谐波勘测
•  Swap-Pac 升级服务可确保UPS各项功能始终 满足变化的需求，在整个设备寿命周期内均 可提供卓越的环境管理服务




MGETM  GalaxyTM 7000 系列的“全寿命周期监测” 系统针对易损器件，如电池、电容器、风扇等需 要预防性维护的器件，安装了多种传感器。该系 统的诊断软件将在使用寿命即将结束时提供报警， 及时采取更换措施，确保关键负载持续运行。


Teleservice 远程监控服务

Teleservice 远程监控服务可全天候  24 小时 x
365天持续监测您的设备，一旦发生任何情况 将向您和服务中心及时报警。功能强大的故障
诊断系统以及遍及全球最大的 UPS 专家服务网 络将时刻确保您系统的可用性。



全面遵守国际环保标准

数据中心和关键电源行业必须时刻关注环保问 题。施耐德电气集团致力于不断提高自身技术， 以确保符合并超越现有的和未来的各项国际标 准，包括：
• ISO 14001生产场地及研发认证
• 基于生态学的设计和生产，实现可持续发展 的环保目标
• 生态学设计是基于ISO 14040 &14060 标准 的环保型设计

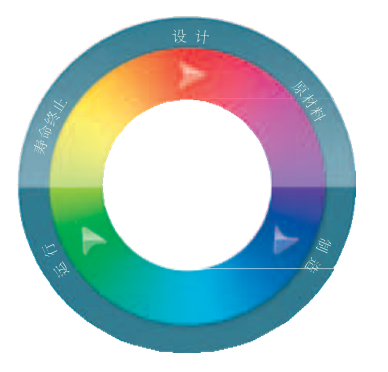

MGE TM Galaxy TM 7000 系列在产品寿命的各个 阶段都极其关注并充分考虑了环保因素

设计

精简部件数量可显著提高 UPS 的可靠性，并最 大限度降低对环境的负面影响。
MGE TM Galaxy TM 7000系列的设计采用了最新技 术的数字电路技术，从而：
•  减少了电路板的数量
•  通过下载完成软件升级，取代了原有更换电 路板的升级方式

产品寿命周期后的回收

> 产品使用寿命终止的说明：
• 安全性声明
• 包含有害物质的零部件清单
•  有害物质在UPS内的位置说明
。

原材料

MGE TM Galaxy TM 7000 系列设计紧凑且重量轻， 因此机身使用了更少的原材料，并且所有原材 料均采用更为环保的物质：
> 高效的功率器件：
• 特制的电抗器
• 更小尺寸的输出滤波器
> 全新的无变压器拓扑结构
• 采用更多硅材料，节省用铜量
• 采用功能更强大的 IGBT模块

与前一代的同类产品相比，MGE TM Galaxy TM 7000系列的重量已缩减一半。

严格遵照环保标准生产制造

所有 MGE TM GalaxyTM  7000 系列  UPS 均在符合
ISO 14001标准的工厂内制造，从而显著减少：
• 能源消耗
• 零部件包装材料的浪费
• 工艺流程中的物料消耗

高品质的UPS，优化供电效率

>“绿色”环保的IGBT整流器 (更少的谐波干扰) 降低了供配电系统的部件规格 ( 如断路器、电 缆、发电机等 )，从而更加降低能耗。
> 高效率的UPS能够显著减少运行的热损耗：
• 在双转换模式下效率高达 94.5%
• EBM增效节能模式可在轻载状态下显著提高 并机系统的整体效率

注：Waste Electrical and Electronic Equipment (WEEE) Directive 2002/96/EC and  2003/108/EC：欧盟的电子废 弃物指令 (包括WEEE指令和RoHS指令) 是目前影响范围最 广、适用电子电气设备种类最多的电子废弃物管理法。
