施耐德 APC MGE Galaxy 3500 ups 电源
MGE Galaxy 3500“向关键业务应用提供一流品质的电源保护”

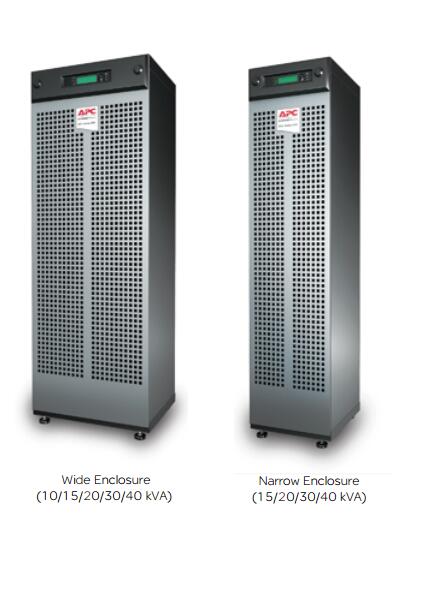

10/15/20/30/40 kVA - 三相电源输入, 三相电源输出
15/20/30/40 kVA - 三相电源输入，单相电源输出
 |
具有优异运行效率和最佳占 地面积的一流品质UPS-专为 商用和技术设备研制，并可 应用于工业环境。 3:3 UPS 在线双变换拓扑 结构 设计紧凑和耐用 业界 最佳的效率（96%） 可以 并机 网络可管理性 针对工业环境的防护等级IP51 3:1 UPS 在线双变换拓扑结构 设计紧凑耐用 业界最佳的效率(96%) 网络可管理性 针对工业环境的防护等级IP51 |
功能与优势
为技术设备及业内各类应用提供一流品质的高效电源保护。MGE Galaxy 3500系列UPS为电气承包商和基建经理实现关键应用领域的高性价比可
靠电源保护提供了全新的解决方案。其采用模块化设计，并在出厂时已安装好热插拔电池及电子器件，从而缩短了安装时间，而且也便于进行 部署和维护。本款产品具有高达96%出众效率（经TUV认证），这也就是说，不仅可减少该设备的总体拥有成本，而且每年还可为用户节约不 少开支。而为提高系统的可用性，MGE Galaxy 3500系列UPS随机器标配有双路输入和一个内置维护旁路开关。同时，本款产品还配有一个环境 监测卡同时提供开机服务，以确保设备开机后的各项设置是正确的。当然，为满足苛刻工业环境下的运行需求，该设备具有IP 51防护等级，同 时其钢质外壳厚度达2毫米并带有可由用户进行更换的空气过滤装置，从而实现本款产品的高度可靠性。
|
高可用性  双路输入 高功率充电器 内部自动旁路 热插拔电池 模块化电源模块 可兼容发电机可进行冗余并机和增容并机，至多可并联4台机组易于维护保养 手动维护旁路 可由 用户自行更换的空气过滤装置更换电池时无需借助工具全正面维护经济高效 输入功率 因数校正 温度补偿电池充电整机效率：高达96%安装简便 线缆联接母线联接滚轮设计认证 严格遵循UL、IP、ANSI、IEEE标准进行设计及制造 |
可管理性内置Web/SNMP管理及环境监测功能中英文LCD显示屏声音报警 选件（三相进，三相出） 最多4台外置电池柜 壁挂式并机专用维护旁路柜壁挂式单机维护旁路柜可安装第三方电池的电池柜可安装第三方变压器的变压器柜选件（三相进，单相出） 外置电池柜可安装第三方电池的电池柜 可安装第三方变压器的电池柜典型应用 商业楼宇：车间、旅馆、 会议中心 交通运输及基础设施制药厂及化工厂 半导体工厂 食品饮料厂其它工业设施及加工厂支持及服务 包含开机服务 全球技术支持及售后服务 |
|
显著减少设备总体拥有成本运行效率高达96% 随着使用时间的延长，可将设备的能耗和运行成本降至最低 优化设备占地面积 考虑到UPS在配电室内各种使用情况，至多可节省60%的空 间面积降低对电气基础设施的要求减少在线缆、变压器及发电机上的投资输入功率因素修正降低了安装成本 |
 |
|
|
|
 |

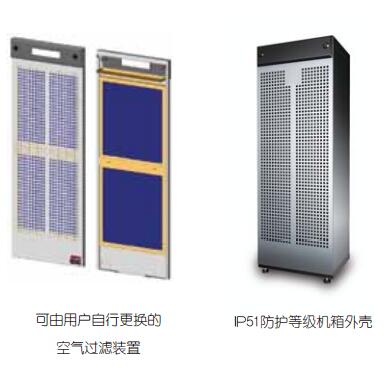

恶劣苛刻的工业环境机箱外壳坚固耐用2毫米厚钢制前盖和结构设计 空气过滤装置易于更换 防止灰尘和碎片进入机箱内部影响UPS性能（按Ashrae 52.1标准集尘率达80%） IP 51防护等级 防滴挡板可防止污垢掉入或液体滴入UPS内部 地面固定装置防止UPS倾覆 滚轮设计 可轻松推动UPS至任何指定位置 |
|
|
|
|
选件带电池的外置电池柜 提供带有电池开关和不带电池开关两种外置电池柜 单机或并机使用的壁挂式旁路柜 节省空间，并为并机配置提供全方位解决方案 可安装第三方电池或变压器的空机柜提供兼容第三方电池及变压器的机柜通讯卡随机附送SNMP卡，以及其它附加功能卡 |
 |
|
额定功率(kVA/Kw) |
10/8 |
15/12 |
20/16 |
30/24 |
40/32 |
| 标准交流电源输入 | |||||
| 输入电压 （V） | 380/400/415 V（3相+零线） | ||||
| 频率(Hz) | 40 – 70 Hz | ||||
| 输入功率因数 | 负载大于50% >0.99 | ||||
| THDI | 满载时<3.5% | ||||
| 输入电压范围 | 满载时304V到477V，半载时200V到477V（400V条件下） | ||||
| 双路进线 | Yes | ||||
| 旁路输入电压范围 | 标准为+/-10%，可设置为+/-4, 6, 8, 10% | ||||
| 倒送保护 | 倒送保护接触器 | ||||
| 输出 | |||||
| 额定输出电压（V） 380/400/415 V（3相+零线） | |||||

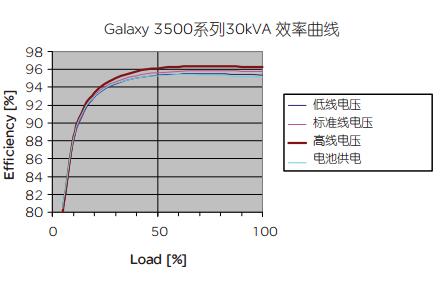

| 满载时运行效率（交流-交流） | 95.7% | 95.7% | 95.3% | 96.4% | 96.0% |
| 半载时运行效率（交流-交流） | 95.2% | 95.7% | 95.7% | 96.4% | 96.5% |
| 额定电池电压下运行效率（直流-交流） | 94.7% | 94.7% | 94.8% | 94.8% | 94.8% |
| 负载功率因数 | 超前0.5到滞后0.5 | ||||
| 输出频率 | 在正常运行时与主输入同步，自由运行时50Hz +/- 0.05% | ||||
| 市电供电时过负载能力 | 125%支持10分钟，150%支持60秒 | ||||
| 电池供电时过负载能力 | 150%支持60秒 | ||||
| V THD | 0~100%线形负载时<2%,100%非线性负载时<5% | ||||
| 输出电压范围 | 静态负载时+/-1%，100%负载阶跃时+/-5% | ||||
| 通讯与管理 | |||||
| 通讯接口 | 带环境检测的网络管理卡 | ||||
| 控制面板 | 多功能Powerview液晶显示屏做为状态显示和控制平台 | ||||
| 紧急电源关断（EPO） | Yes | ||||
| 尺寸与重量 | |||||
| 最大尺寸（高x宽x深）窄型 | 1500x352x854 mm | ||||
| 最大尺寸（高x宽x深）宽型 | 1500x523x854 mm | ||||
| 最大重量（公斤）窄型 | 214 kg | 402 kg | |||
| 最大重量（公斤）宽型 | 443 kg | 472 kg | 656 kg | 662kg | |
| 颜色 | 金属灰 Metallic Gray (RAL 9023) | ||||
| 保护 | |||||
| 浪涌电流 | IEC61000-4-5, EN50091-2 | ||||
| 热保护 | Yes | ||||
| 短路电流 | Yes | ||||
| 标准与认证 | |||||
| 安全 | IEC/EN62040-1-1 and EN60950 | ||||
| EMC/EMI/RFI | EN50091-2, IEC 62040-2 | ||||
| 认证 | CE | ||||
| 环境 | |||||
| 运行温度 | 0°C to 40°C | ||||
| 贮存温度 | -15°C to 45°C | ||||
| 相对湿度 0到95%非冷凝 | 0 to 95% non-condensing | ||||
| 运行海拔高度 | 0 to 1,000m | ||||
| 贮存海拔高度 | 0 to 15,000m | ||||
| 最大可闻噪声（一米以内） | <43.3 dBA，<70%负载时 | <46.2 dBA，<70%负载时 | |||
| 防护等级 | IP51 | ||||
技术规格(3:1 UPS)
| 额定功率(kVA/Kw) | 15/12 | 20/16 | 30/24 | 40/32 |
| 标准交流电源输入 | ||||
| 输入电压 （V） | 380/400/415 V（3相+零线） | |||
| 频率(Hz) | 40 – 70 Hz | |||
| 输入功率因数 | 负载大于50% >0.99 | |||
| THDI | 满载时<3.5% | |||
| 输入电压范围 | 满载时304V到477V，半载时200V到477V（400V条件下） | |||
| 双路进线 | Yes | |||
| 旁路输入电压范围 | 标准为+/-10%，可设置为+/-4, 6, 8, 10% | |||
| 倒送保护 | 倒送保护接触器 | |||
| 输出 | ||||
| 额定输出电压（V） 220/230/240 V | ||||
| 满载时运行效率（交流-交流） | 95.7% | 95.3% | 96.4% | 96.0% |
| 半载时运行效率（交流-交流） | 95.7% | 95.7% | 96.4% | 96.5% |
| 额定电池电压下运行效率（直流-交流） | 95.1% | 94.8% | 94.8% | 94.8% |
| 负载功率因数 | 超前0.5到滞后0.5 | |||
| 输出频率 | 在正常运行时与主输入同步，自由运行时50Hz +/-0.05% | |||
| 市电供电时过负载能力 | 125%支持10分钟，150%支持60秒 | |||
| 电池供电时过负载能力 | 150%支持60秒 | |||
| V THD | 0~100%线形负载时<2%,100%非线性负载时<5% | |||
| 输出电压范围 | 静态负载时+/-1%，100%负载阶跃时+/-5% | |||
| 通讯与管理 | ||||
| 通讯接口 | 带环境检测的网络管理卡 | |||
| 控制面板 | 多功能Powerview液晶显示屏做为状态显示和控制平台 | |||
| 紧急电源关断（EPO） | Yes | |||
| 尺寸与重量 | ||||
| 最大尺寸（高x宽x深）窄型 | 1500x352x854 mm | |||
| 最大尺寸（高x宽x深）宽型 | 1500x523x854 mm | |||
| 最大重量（公斤）窄型 | 402 kg | |||
| 最大重量（公斤）宽型 | 472 kg | 656 kg | ||
| 颜色 | 金属灰 Metallic Gray (RAL 9023) | |||
| 保护 | ||||
| 浪涌电流 | IEC61000-4-5, EN50091-2 | |||
| 热保护 | Yes | |||
| 短路电流 | Yes | |||
| 标准与认证 | ||||
| 安全 | IEC/EN62040-1-1 and EN60950 | |||
| EMC/EMI/RFI | EN50091-2, IEC 62040-2 | |||
| 认证 | CE | |||
| 环境 | ||||
| 运行温度 | 0°C to 40°C | |||
| 贮存温度 | -15°C to 45°C | |||
| 相对湿度 0到95%非冷凝 | 0 to 95% non-condensing | |||
| 运行海拔高度 | 0 to 1,000m | |||
| 贮存海拔高度 | 0 to 15,000m | |||
| 最大可闻噪声（一米以内） | <43.3 dBA，<70%负载时 | <46.2 dBA，<70%负载时 | ||
| 防护等级 | IP51 | |||
