施耐德APC Symmetra® PX 250/500kW UPS 不间断电源
Symmetra® PX适用于数据中心的模块化可扩展超高效率电源保护

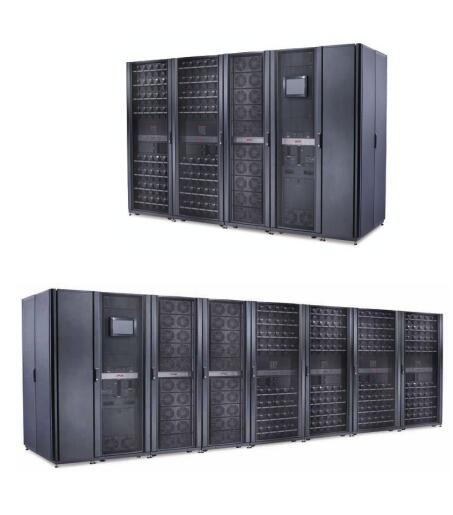

Symmetra PX250/500kW
25kW至500kW之间可扩展
 |
 适用于大中型数据中心和关键任 务环境，业界领先的效率、容量 及性能，模块化、可扩展、高性 能的三相电源保护 获得专利保护的超高效率（96%） > 双变换技术 > 模块化、可扩展 > 冗余的电源保护和后备时间 > 高密度设计 > 可并机 > 超低的总体拥有成本（TCO） > 主动式功率因数校正 > 基于机柜式设计，灵活美观 |
Symmetra®PX
按需规划的、模块化、可扩展的三相电源保护，业界领先的可用性、效率及性能，适用于任何规模的数据中心或高密度供电区域。
|

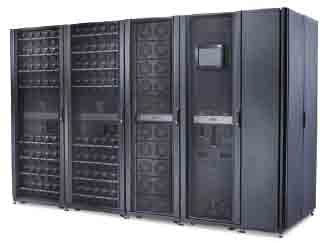

APC Symmetra PX 250/500KW是一款全球化的 冗余的、可扩展的超高效率电源保护系统，其设 计旨在实现成本效益的同时提供高等级的可用性 Symmetra PX250/500kW可完美集成到当今最先 进数据中心的设计中，是真正的模块化系统。该 系统由专用的、冗余的、可热插拔模块组成—功 率模块、智能模块、电池模块和旁路，所有模块 均依照维护简便、高效的原则设计，在需求增长 或要求实现更高级别的可用性时，该系统可以对 功率和运行时间加以扩展。 作 为 APCInfraStruXure®系 统 的 核 心 电 源 系 统 ， SymmetraPX系列适用于高效管理的小型、中型 及大型数据中心。Symmetra PX 250/500kW采 用标准化模块，具备自诊断功能，可降低人为错 误风险，使数据中心的整体可靠性得以提高。  Symmetra PX250kW |

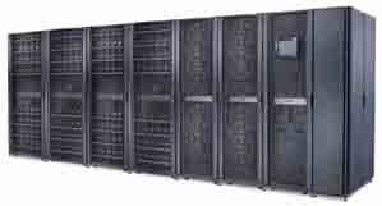

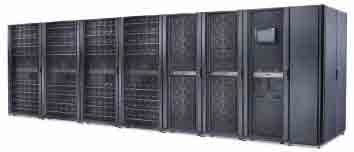

 Symmetra PX500kW Symmetra PX 250/500kW秉承了Symmetra PX家族 的高可用性、灵活性以及总体拥有成本低的特点。 业 界 领 先 的 功 率 密 度 ， 无 需 任 何 后 部 操 作 ， Symmetra PX能够直接置于数据中心地板上、安装 于设备间或靠墙摆放。其他特点还包括：自动预测 性诊断，过载容量提高，电池寿命延长，以及在线 更新固件，这一切共同实现了高度可预测、高效率 且简化的UPS体系结构。Symmetra PX 250/500kW 系 统 以 2 5 K W 的 增 量 进 行 逐 级 扩 展 ， 最 高 可 达 500KW。通过固件版本升级可实现4个系统的并联， 实现最高2000kW的电源保护。 |

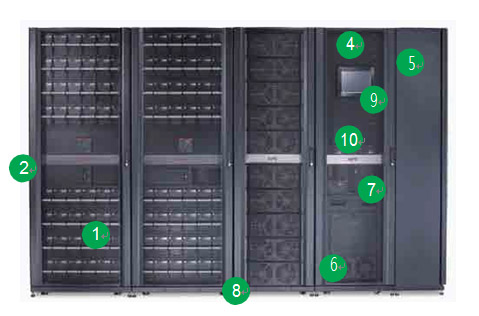

1、长寿命电池模块
并联连接可提高可用性，预期寿命为5-8年，大大降低系统总体拥有成本（TCO）
2 配置灵活的本地/远程外部电池柜
可本地或通过远程方式与UPS连接，最多可连接8个电池柜，方便UPS按照您的数据中心要求配置，同时实现 更长的运行时间和更高的可用性。

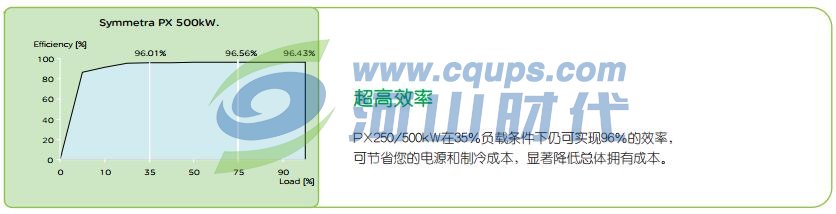

3 超高效率（96%）功率模块，即使35%负载下
提供灵活性，实现以25kW的增量扩展功率容量或增加N+1冗余能力，采用按满载设计的双转换逆变器，实现、更大的有功功率输出
4 双电源输入/输出
可连接至2个独立的电源输入，以提高可用性-支持上走线和下走线
5 带配电的维护旁路（MBwD）
节省空间的设计，可为您的负载提供配电，如果需要，可在隔离UPS的同时保证关键负载的供电。
6 内置静态旁路开关
可热插拔的静态旁路开关可使UPS在严重过载或故障情况下采用不断电方式将负载切换至市电供电
7 冗余智能模块
对主智能模块的备份可提高可用性
8 高密度设计占地空间小
节省空间，使您布署UPS具有更大的灵活性
9 10”液晶触摸显示屏
清晰的图形/文本总揽信息，显示报警、状态数据、和指导性帮助，可最大限度降低操作员人为失误的风险
10 全系统范围的固件升级
通过显示器背面的USB端口可在系统运行过程中进行升级。使固件升级更容易，提高系统可用性
Symmetra® PX
高密度、超高效率、可扩展的模块化UPS
|

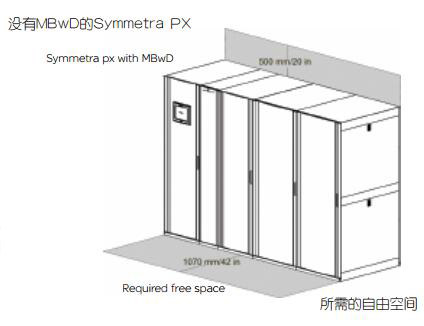

可扩展、模块化 > 250kW / 500kW的配置由较小的功率模块构成，使一次性安装服务成为可能 - 可由25kW扩展至500kW - 4个系统并联可达到2MW（未来的固件版本） > 增加电池柜来延长运行时间 > 固有的N+X冗余 > 可热插拔的功率和电池模块 > 维修旁路和sub-feed配电盘集成在一起 > 所有组件均符合ISX物理尺寸要求（78.7” x 42.1”高x深） （1991mm x 1070mm高x深） |
 |
 |
 |
|
高密度 > 同类产品中最高的功率密度 > 释放宝贵的数据中心空间 - 250kW占地3.3 m2 以内（包括电池占地） - 500kW 占地5.7 m2 以内（包括电池占地） |
|
|
配置灵活性 > 模块化体系结构提供了当今数据中心所需要的灵活性 - 空白空间、设备间、靠墙空间 - 本地电池、远程电池 - 顶部供电、底部供电 - 单路供电、双路供电 |
 |
> 由250kW扩展至500kW - 一个附加的电源柜 - 500kW静态开关 - 附加电源模块 > 可支持多达8个电池柜， 用于延长运行时间的场合 |
选件/附件
|
用于延长运行时间的电池柜 为了延长负载的后备时间，您可以增加可选的用于延长运行时间的电池 柜，Symmetra PX 250/500最多可连接8个电池柜，在250KW负载的情况 下可提供45分钟的供电，在500KW负载的情况下可提供17分钟的供电。 |
 |
|
|
|
|
电源分配 随着需求增长扩展势在必行，这时您无需停机便可增加断 路器。断路器模块插接至“touch-safe”背板，可免除用户受 到电伤害的危险。电源分配系统通过输出计量、分支电流 / 电路监控和自动侦测功能，大大简化了供电管理。多种额 定功率和线缆长度型号确保从低到高不同功率的兼容性和 安装的便利性。 |
 |
 |
电池开关柜 通 过 配 置 电 池 开 关 柜 ， 用 户 可 采 用 定 制 或 湿 电 池 的 解 决 方 案 ， 大 大 提 高 了 S y m m e t r a PX250/500KW的灵活性。该电池开关柜被设计成一个标准600mm机柜中，配置了支持用户定 制化或湿电池系统所需的开关和线缆，该电池开关柜可安放在机柜行中或远程，分为适用于 250KW和500KW两种型号。 |
| 提升系统性能可附加的其它APC产品 | ||
|
行级制冷 适用于高密度机柜或区域的高效节能制冷系统 ● 智能控制 ● 紧靠热源的制冷 ● 可选气流遏制系统  |
StruxureWareTM中央管理器 厂家独立，可扩展的监控系统 ● 开放式体系结构 ● 可扩展到4025个设备 ● 容量规划和资产管理  |
超级服务计划包 综合服务包，为客户提供安全无忧的系统维护 ● 下一个工作日或更加快捷的现场响应 ● 预防性维护服务 ● 远程监控服务  |
最全面的服务
|
开机和安装服务作为标准提供 无隐含成本。这些服务最高价值达13,000美元， 将确保Symmetra PX250/500kW为您提供关 键系统所需的保护和性能，让您高枕无忧。 项目管理 我们有接受过培训的，具有丰富行业经验的项目 经理来领导工作： 项目协调 沟通 项目预算管理 避免代价高昂的超限运行 节省您的时间和金钱 预防性维护服务 APC预防性维护服务可帮助您： 在问题发生之前加以预防 使您的系统持续最高效率运行 对您系统的检查旨在确保最佳性能 |
现场服务 现场修理服务的设计目的是让您在现场 获得所需帮助，即在符合您业务要求的 时限内使您的系统恢复正常运行。 一位经过培训的技术人员将到达现场， 对您的系统进行诊断或修理，技术人员 到场时限有以下3种： 4小时内 下一日 下一工作日  安装服务 此服务将派遣经APC授权的服务人员 到达客户现场，以确保Symmetra PX UPS系统被正确装配。 |

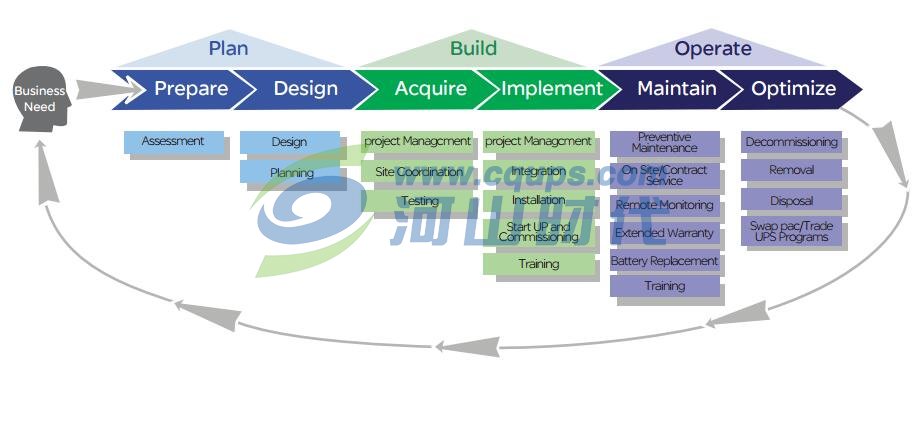

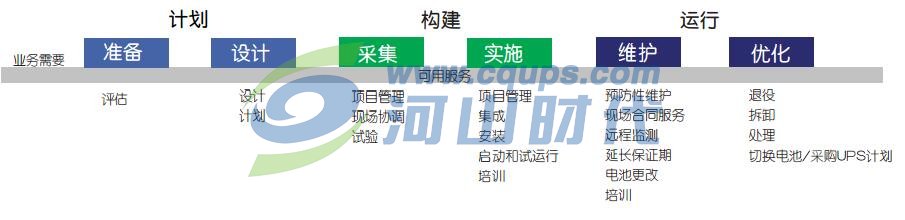

关键任务应用的生命周期
技术特性
| UPS额定值kVA/KW（PF = 1） | 250kW | 500kW |
| 主输入（正常运行） | ||
| 电网系统 | 3条相线 + 中性线 + 地线，3条相线 + 地线（单/双输入） | |
| 电压范围 | 全性能下为+/-15%（400V时为340 – 460V）或（480V时为408 -552V） | |
| 频率范围 | 40-70 Hz | |
| 功率因数（PF） | 负载 = 100%、> 50%时大于0.995，负载 > 25%时大于0.97 | |
| 输入电流失真度（I thd） | 满负载下< 5% | |
| 额定输入电流 | 400V时，378A或480V时，315A | 400V时，756A或480V时，630A |
| 最大输入电流（额定Vin，10 %充电蓄电池） | 400V时，316A或480V时，346A | 400V时，831A或480V时，693A |
| 输入电流限值 | 400V时，347A或480V时，372A | 400V时，894A或480V时，745A |
| 最大输入短路水平 | 65kA（带有标准MBwD时为50kA） | |
| 保护 | 输入接触器 | |
| 旁路输入（旁路运行） | ||
| 电网系统 | 3条相线 + 中性线 + 地线 / 3条相线 + 地线 | |
| 额定电压 | 380V / 400V / 415V / 480V L-L | |
| 电压范围 | +/-10%（以所选电压为基准） | |
| 额定频率 | 50/60 Hz | |
| 频率范围 | +/-0.5%、+/-1%、+/-2%、+/-4%、+/-6%和+/-8%（用户可选择） | |
| 额定输入电流 | 400V时，361A或480V时，301A | 400V时，722A或480V时，601A |
| 最大过载输入电流 | 400V时，397A或480V时，376A | 400V时，794A或480V时，752A |
| 输出 | ||
| 额定功率 | 250kW | 500kW |
| 电网系统 | 3条相线 + 中性线 + 地线 / 3条相线 + 地线 | |
| 额定电压 | 380V / 400V / 415V / 480V L-L | |
| 额定输出电流 | 400V时，361A或480V时，301A | 400V时，722A或480V时，601A |
| 最长蓄电池运行时间 | 无限制 | |
| 频率调节 | 50/60 Hz旁路同步，50/60 Hz +/-0.1%自由运行 | |
| 同步转换率 | 可编程为0.25、0.5、1、2、4、6 Hz/s | |
| 过载（正常和蓄电池运行） | 150%持续30 s，125%持续10 min，100%长时间持续 | |
| 电压失真度（V thd） | 0至100%的线性负载时为< 2%，非线性满负载时为< 6%，根据IEC/EN62040-3 | |
| 负载功率因数 | 从0.5超前到0.5滞后，无任何降容 | |
| 效率 | ||
| 正常运行 | > 96%，35% -100%负载下 | |
| 电池运行 | > 96%，35% -100%负载下 | |
| 机械 | ||
| UPS独立式无蓄电池尺寸高x宽x深 |
78.7*63*42.1” 78.7*86.6*42.1” （1991mm * 1600mm * 1070mm） （1991mm * 2200mm * 1070mm） |
|
|
重量 UPS带MBwD和蓄电池解决方案-6 min. |
2330 lbs / 1057 kg |
3797 lbs / 1722 kg |
| 尺寸高x宽x深 |
78.7*121.9*42.1” （1991mm*3100mm*1070mm） |
78.7*204.7*42.1” （1991mm*5200mm*1070mm） |
| 重量 | 9940 lbs / 4509 kg | 18377 lbs / 8336 kg |
