APC UPS Symmetra® PX96/160 三相电源
Symmetra® PX适用于数据中心的模块化可扩展高效率的电源保护

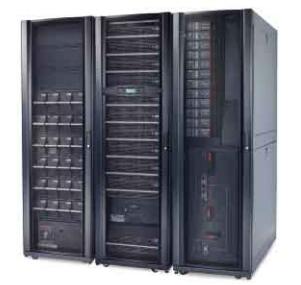

Symmetra PX 96/160kW 16kW 至160kW之间可扩展
 |
 适用于小型、中型及大型数据中 心或者高密度区域，业界领先的 效率、可用性和性能，按需规 划、模块化、可升级的三相电源 保护解决方案 > 世界上提供同等电源和运行时间的 方案中占地面积最小 > 模块化，可升级，无需被动停机 > 高效率双变换技术，效率可达 95% > 高密度设计 > 总体拥有成本低 > 1.0输出功率因数(kW=kVA) > 可选超高效、超安全的模块化电源 分配 > 基于机柜设计，灵活美观 > 无需后部访问 > 长寿命电池(5-8年) |
按需规划、模块化、可升级的三相电源保护解决方案，业界领先的效率、可用性和 性能，适用于小型、中型和大型数据中心或高密度区域
|
APC Symmetra PX 96/160 kW是一款全球化的高效率的电源保 护系统，其设计旨在实现成本效益、冗余性的同时提供高等级 的可用性。在两个或三个机柜的空间内，Symmetra PX为380V 部署提供高达96kW或160kW的电源保护，并采用可热拔插的 长寿命电池使有效运行时间最大化。 Symmetra PX 96/160kW可完美集成到当今最先进的数据中 心设计中，是真正的模块化系统，由可热拔插的功率模块、 智能模块、电池模块、旁路和电源分配组成，该体系结构可 根据您的数据中心增长或更高可用性等级的需求，在16kW到 160kW之间对功率和运行时间进行扩展，自诊断功能增强了 Symmetra PX 96/160kW的可管理性，并提高了数据中心的整 体可靠性。 |

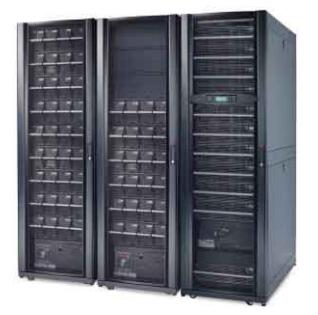

 Symmetra PX 160kW |
 Symmetra PX 96kW |
作为APC InfraStruXure® 系统的核心电源系统，Symmetra PX 系列适用于高效管理的小型、中型及大型数据中心，其设计 可大大缓解由于增长造成的数据中心空间紧缺。 标准化、 工厂组装测试的模块大大降低了人为错误。无需后部访问， Symmetra PX 96/160kW可直接置于数据中心地板上、安装于 设备间或靠墙摆放。 Symmetra PX 96kW 占地仅1.28平方米， Symmetra PX 96kW 占地空间仅1.92平方米。不需要很大的空间，您便可享受到梦 寐以求的Symmetra PX家族的高可用性、灵活性和低廉的总体 拥有成本。 |
可配置专用的模块化电源分配
 |
APC独特设计的模块化电源分配无需高温作业或计划性停机便可实现电源分配 系统的安全扩展。APC Symmetra PX 96/160KW配置模块化电源分配可大大增 强供电系统的升级能力 。 在起始，您只需要按照当时的需求为电源分配单元配置断路器模块。 当电力 需求增加，扩展十分简单，只需将断路器模块沿滑轨安装到位即可—无需工 具、标准化、工厂组装的模块，大大降低安装或例行维护期间产生人为错误的 风险。 模块化电源分配单元的自诊断能力，例如分支电流监控和断路器位置 监控，在增强 Symmetra PX 96/160kW的可管理性的同时提高整个数据中心的 可靠性。 为Symmetra PX 96/160 配置模块化电源分配并不会使占地面积增加；电池被 安装在电源分配单元的后部，这样配置模块化电源分配的Symmetra PX96KW 和Symmetra PX160KW占地面积同样为1.28平方米和1.92平方米，便可提供 电源保护、电源分配和运行时间 。 正如您对Symmetra PX 家族期望的一样， Symmetra PX 96/160 配置专用的模块化电源分配使您获得高度的可用性、超 级的灵活性和低廉的总体拥有成本。 |
|
 |
 |
 |

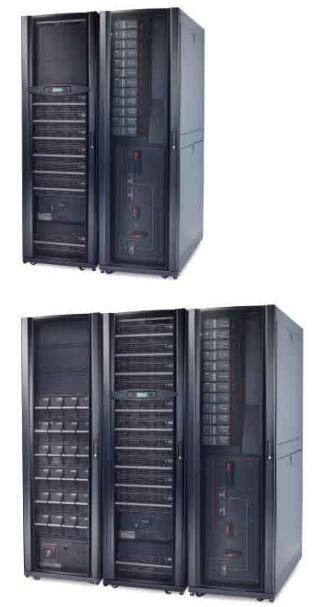

| 断路器模块 | 带电源分配的Symmetra PX 160 | 带电源分配的Symmetra PX 96 |
Symmetra® PX
特点和收益
|

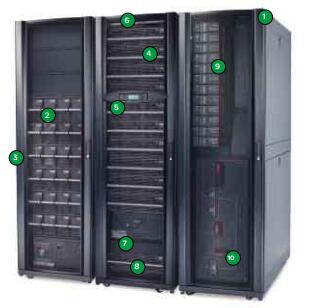

（1）双电源输入/输出 可通过上进线或下进线，连接至2个独立的电源输入，以 提高可用性（2）热拔插长寿命电池模块 并联连接可提高可用性。热拔插电池模块采用先进的 电池监控和温度补偿充电技术，大大延长电池寿命。 由此电池预期寿命可达5-8年，降低系统生命周期成本 (TCO), 同时热拔插功能可降低更换成本和平均修复时间 (MTTR)。附加的电池柜可支持更长的运行时间。 |
 |
|
（3）灵活配置的本地/远程外部电池柜 UPS最多可连接4个电池柜，提供更长的运行时间和更高的可用性，满足您数据中心的需求。 （4）高效率 (95%) 功率模块 – 即使在30%负载下 独立机构TÜV证实, 采用高效率双变换技术的功率模块在为您的数据中心提供最佳电源保护的同时，可以有效降低供电及制 冷成本，节约开支。 （5）LCD 显示界面 提供清晰的报警、状态数据和系统配置选项等文本总揽信息。 （6）主智能模块和备份智能模块 自动预测诊断增强监控和能源成本控制能力。对主智能模块进行备份，确保您的系统实现最大的可用性。 （7）网络管理卡 提供UPS 状态和事件通知。智能插槽位置支持干结点，用于环境监控、楼宇管理系统(Modbus/Jbus), 及附加的网络管理卡。 （8）内置静态旁路开关 热拔插的静态旁路开关可使UPS在严重过载或故障的情况下，采用不断电的方式将负载切换至市电，即使在过载125% 情况 下也能确保数据中心继续运行 （9）高密度紧凑设计 无需后部访问的多功能合一的解决方案，大大提高您为这款节省空间的UPS选择放置位置的灵活性，您可以将Symmetra PX 96/160kW 安装在任何位置，甚至靠墙摆放，这样可以留出更多的空间用于IT设备。 （10）模块化电源分配(可选) 适应性强，可配置的电源分配解决方案满足您需求的变化—无需强制停机。输出计量、分支电流/电路监控及断路器位置监 控，大大简化供电管理。 |
|
Symmetra® PX
高密度, 高效率, 可扩展, 模块化
|
模块化，可扩展 > 可从16kW扩展到160kW> 一次安装服务 > 模块化组件便于今后随着负载的增加而扩展 > N+1 冗余最高可达144kW > 可选的模块化电源分配 > 可热拔插的功率、电池模块 > 可热拔插的断路器模块，适用于带电源分配的型号 > 所有组件均基于NetShelter SX 机柜设计 (1991 x 600 x 1070mm 高x宽x深) |
 |
|
高密度，灵活配置 |
|
|
> 模块化、高能效设计，同类产品最高的功率密度 > 释放宝贵的数据中心空间 - 高达96kW只占1.28平方米的空间(包括电池) - 高达160kW 只占1.92平方米的空间(包括电池) > 集供电、电池和电源分配，将方案密度最大化，减少占地 空间 > 所有操作均在设备正面进行，无需后部访问(仅限UPS) |
> 模块化体系结构提供当今数据中心所需的灵活性，简化安 装 - 机房空间或靠墙空间 - 顶部供电，底部供电 - 单路供电，双路供电 > 可热升级的功率模块和电源分配模块，16kW 到160kW 轻松扩展 |
|
|
|
 |
电能效率 由独立机构TUV验证，在30%负载下，效率可达95% ，有助降 低供电和制冷成本，大大降低整个机房的总体拥有成本。 |
|
|
|
|
全面的服务 > 保修服务 - 1年保修， 包括配件、人工和差旅 - 下一工作日响应 - 在许多地区可提供8 小时或 4小时响应升级服务 > 开机服务 每台Symmetra PX 96/160 UPS都标配了免费的5x8开机服 务以确保最佳的性能。 开机服务包含在工厂保修之中是 必需的服务。作为选项，您可以升级到7x24服务。 > 预防性维护服务 对您的系统进行检查以确保最佳的性能。5x8服务为标准 服务，作为选项，可以升级为7x24 服务。 |
> 安装服务 APC授权的服务人员派往您的现场以确认Symmetra PX正 确安装 > 现场服务 4-小时，第二天或者下一个工作日响应时间可选，经厂家 培训的技术人员将到达您的现场，对系统进行诊断或维 修。 > 项目管理 按时并在预算内完成您的数据中心项目。 |
|
Symmetra® PX 选件/附件 用于延长运行时间的电池柜 为了延长负载的后备时间，您可以增加可选的用于延长运行时 间的电池柜， Symmetra PX 96/160 最多可连接4个电池柜。 在96KW负载的情况下可提供43分钟的供电，在160KW负载的 情况下可提供22分钟的供电。 |
 |
|
|
|
|

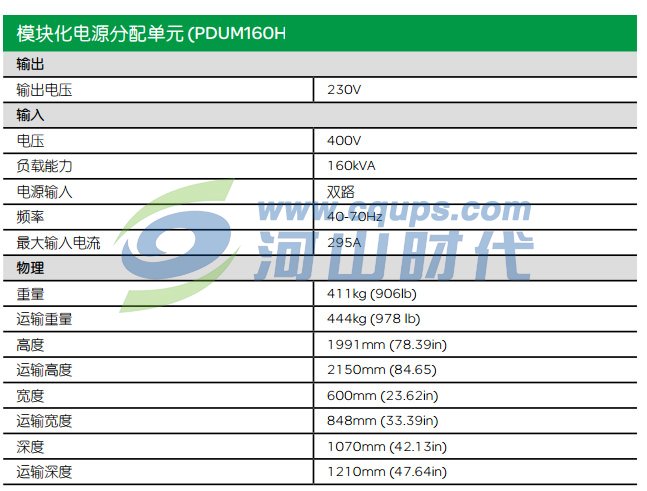

电源分配 随着需求增长扩展势在必行，这时您无需停机便可 增加断路器。断路器模块插接至“touch-safe”背 板，可免除用户受到电伤害的危险。电源分配系统 通过输出计量、分支电流/电路监控和自动侦测功 能，大大简化了供电管理。多种额定功率和线缆长 度型号确保从低到高不同功率的兼容性和安装的便 利性。 |
 |
|
|
|
 |
管理卡 智能插槽用于选择以下APC管理卡来扩展UPS的监控能力： > 网络管理卡：已经标配了一块网络管理卡; 通过网络管理 卡用户可通过网络监测和控制UPS, 根据需要，您可以选择 安装第二块管理卡作为冗余配置。 > 干接点/环境管理卡：通过采用外部设备，例如传感器， 监控UPS的状态和环境。 > 楼宇系统管理 (Modbus/Jbus) 卡：实现通过楼宇管理系统 来监测UPS。 |
 |
||
| 提升系统性能可附加的其他APC产品 | ||
|
行级制冷 适用于高密度机柜或区域的 高效节能制冷系统• 智能控制 • 紧靠热源的制冷 • 可选气流遏制系统  |
StruxureWareTM 中央管理器 厂家独立，可扩展的监控系统 • 开放式体系结构 • 可扩展到4025个设备 • 容量规划和资产管理  |
超级服务计划包 综合服务包，为客户提供安 全无忧的系统维护 • 下一工作日或更加快捷的现场响应 • 预防性维护服务 • 远程监控服务  |
