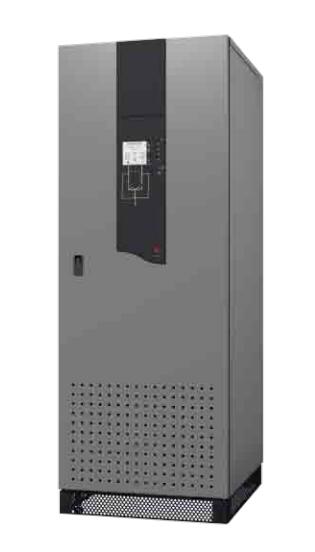

MGETM UpsilonTM STS
具备冗余供电及增强配电功能
30/60/100/160/250/400/630
800/1200 A

超快速切换的三相“无瞬态叠加 ”静态转换开关（STS）能够满足Tier IV等级的数据中心架 构需求，提供配电冗余功能，简化现场管理工作。 > 简化安装和维护，同时对部署空间的要求降至最低。 > 采用独立控制板和双制冷系统及逻辑电源，确保高可靠性。 > 通过文字和模拟图来显示运行模式、系统参数和报警。 > 能在不中断负载供电的情况下，对需要维护的线路进行隔离。 > 紧凑结构，减少占地空间。

TM UpsilonTM STS 的功能 MGE

	供电的高可用性：符合数据中心TIA 942 标准和TIER IV认证要求。 MGE Upsilon™ STS能够从两路独立且冗余的电源向一组设备 供电。它可以通过自动或手动模式不间断地将电源由主电源切换到 备用电源。
“零中断”切换 MGE Upsilon™ STS采用“无瞬态叠 加”技术。这种“无叠加”切换的原则 是确保两路电源在切换时不会短接 并联，从而消除了故障在两路电源 间传播扩大的风险。MGE Upsilon™ STS性能出众，保证在5毫秒内完 成切换，远快于信息技术工业协会 （STS国际标准CEI 62310-3）指 南中建议的切换时长。
	配电冗余及负载分段 MGE Upsilon™ STS采用“高可用性”架构，通过采取 就近保护的方式，提高了配电系统的冗余度。从根 本上来说，这相当于创建了很多较小的负载集群， 从而简化了供电基础设施的管理。

MGETM UpsilonTM STS 的功能

便于操作 ●  STS的LCD图形显示界面支持多语种显示功能，可快速读取测量值并直接设置参数。 ●  前面板上显示直观的模拟图，实时了解电能流向及系统状态。 ●  提供详细的旁路操作流程图。 ●  提供专用端子，用于假负载测试。 ●   Jbus/ModBus串行接口卡可提供一个PC接口，干接点通信卡则具备可编程远程监测功能，另外，选配的XML网卡支持以太网通讯。 ●  STS选配的网络管理卡（NMC）确保与SNMP和英飞中央管理接口的兼容性。可帮助用户通过一个友好的通用界面，监控Upsilon STS和所有英飞兼容组件。
	增强安全性和可维护性 MGE Upsilon™ STS可在不中断被保护负载供电的情况下，对需要维护的线路进行隔离。其具有安全保护功能，包括采用机械连动装置的旁路开关、可钥匙锁定的负载隔离开关，以及采用密码保护的手动切换。
结构紧凑 MGE Upsilon™ STS紧凑设计使其能够最大限度地利用空间。通过在STS上半部空间内集入选配的内置PDU模块，同时加装36个配电断路器，可使Upsilon™ STS成为确保关键负载具有全面供电冗余的理想高密度解决方案。

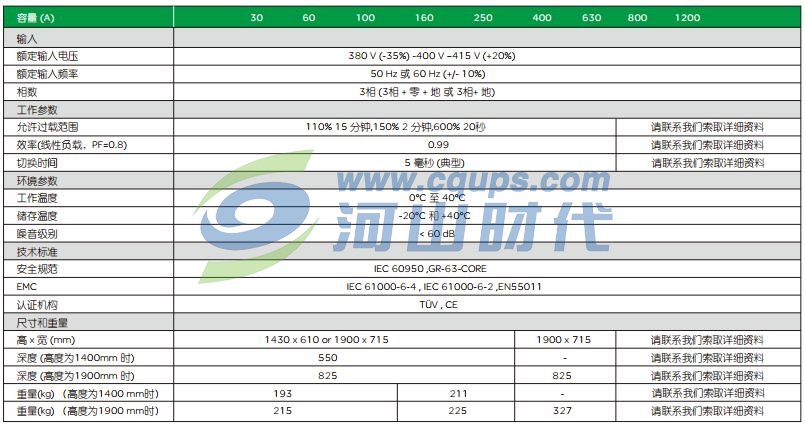

技术特性

主要功能 ● 通过持续监测两路电源的11项参数，选择其中的最佳电源 ● 具备不间断地自动或手动切换 ● “滚动同步”功能可实现不同步电源之间的安全切换 ● 设备内部冗余（包括逻辑电源，控制电路和通风系统） ● 配有用于设备维护的隔离开关 ● 具有4个插槽，用于安装通信卡（其中两个插槽已经安装了 JBus/ModBus卡和状态信息卡）

选配功能 ● 上进线柜 ● 与英飞中央管理、SNMP和TCP/IP兼容的网络 管理卡（NMC） ● 额外的Jbus/ModBus/或电流环 ● PDU配电设备（可将36路16 A的断路器集成 入1900mm高、最大100A的STS机柜中） ● 160-630A紧凑型STS可集成安装在用户配电柜中

---
