施耐德 APC NetShelter SX机柜

浏览：发布日期：2018-08-05

机柜系统

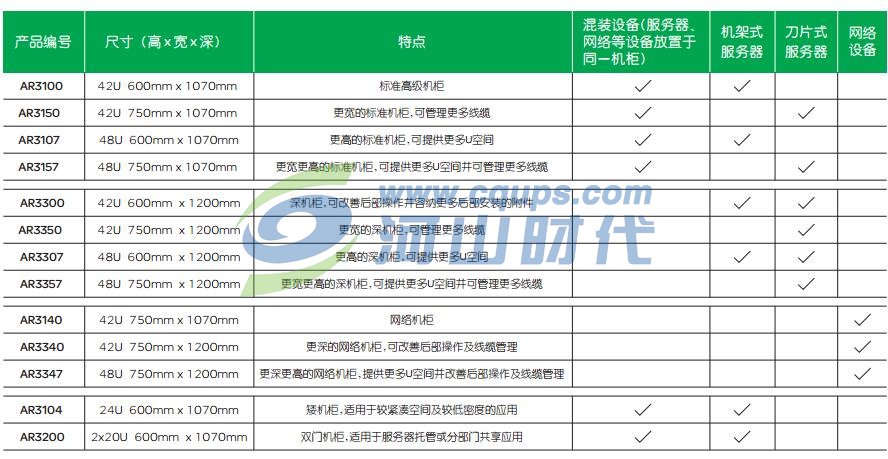

第1步：选择您的机柜

NetShelter SX的多种特性使其应用更加灵活方便。

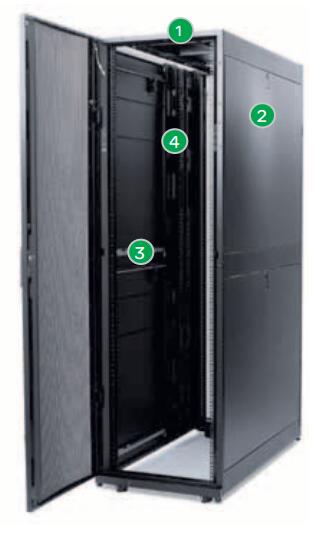

	带有进线口的顶板 ● 免工具拆装 ● 8个大进线口 ● 与顶部布线系统完美结合半高的侧面板 ● 操作简便安全 ● 侧板可锁易于调节的垂直安装导轨 ● 仅需拧松螺钉 ● 6.35mm(1/4英寸) 调节步长 ● 自动对齐后部线缆通道 ● 可免工具安装PDU ● 可免工具安装垂直理线器	APC NetShelter SX机柜是在10年的客户使用反馈基础之上，针对当前IT市场高密度服务器和网络应用的趋势而设计的下一代机柜解决方案。NetShelter SX机柜着重于制冷、配电、线缆管理和环境监测，为关键任务设备提供了可靠的机柜安装环境。

NetShelter SX机柜应用指南

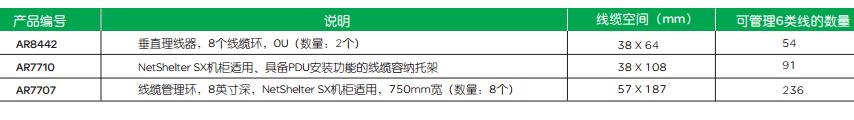

第2步：选择您的线缆管理垂直线缆管理

大容量垂直线缆环，用以在典型的网络安装环境中方便线缆布设。一般安装在 750mm宽机柜的前部的角规上。	低高度、免工具安装、垂直线缆管理附件，不占机柜内部U空间。占据机柜一侧的后部线缆通道的整个2个安装槽。	免工具安装、垂直线缆管理附件，可快速安装，不占机柜内部U空间。只占据后部线缆通道的一个安装槽，另一个可以用于安装垂直机架安装式PDU。

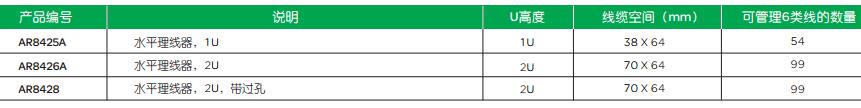

水平线缆管理

AR8425A和AR8426A	AR8428
线缆管理附件，有助于消除线缆应力，并保持机柜或机架内线缆布置的整齐有序。	方便前部线缆管理，线缆可以通至后部设备。占用2U机柜空间。

顶部线缆管理

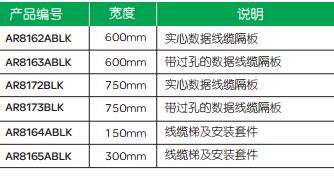

功率线缆槽线缆槽系统可实现在NetShelter 机柜顶部布设功率线缆。线缆槽无需工具即可安装在顶板上，可实现简便安装。	数据线缆隔板数据线缆隔板可实现在NetShelter机柜顶部布设网络线缆。隔板无需工具即可安装在顶板的不同位置上。实心隔板用以安装在前部，以利外观整洁。
线缆梯线缆梯用于在行间与通道间布设功率及数据线缆，有6英寸宽和12英寸宽两种规格。附件包括用于免工具安装到线缆槽和隔板上的硬件。

第3步：选择您的机柜配电

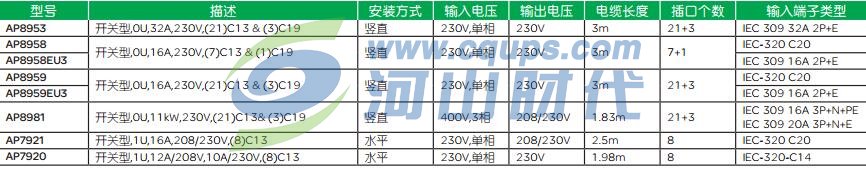

开关型机架安装式PDU

可远程控制单个插口供电并监测总功耗的配电
● 远程管理功能 ● 远程控制单个插口 ● 供电延时
● 报警阈值 ● 本地电流监测显示屏

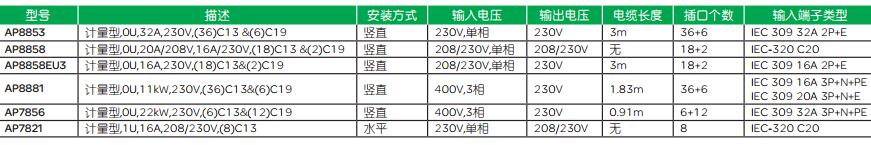

计量型机架安装式PDU

可监测所连接设备总功耗的配电单元
● 本地和基于网络的监测 ● 本地电流监测显示屏 ● 负载LED指示灯
● 报警阈值 ● 宽范围输入、输出连接

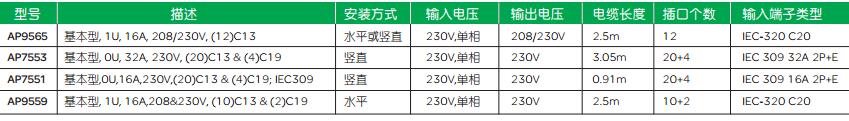

基本型机架安装式PDU

用于机柜安装设备的配电
● 单一输入、多个输出插座 ● 水平或垂直机柜安装

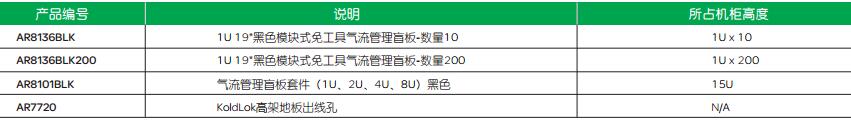

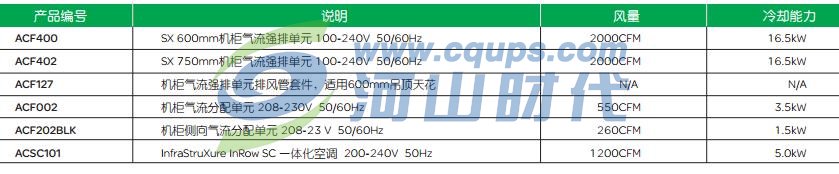

第4步：选择气流管理

第5步：选择安装硬件

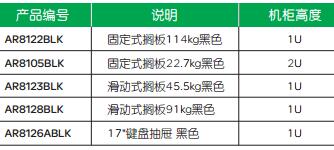

搁板 AR8122BLK和AR8105BLK 固定式搁板，可将塔式设备、监视器及其他设备安装到机柜环境中。 AR8123BLK和AR8128BLK 滑动式搁板，可将塔式设备、监视器及其他设备安装到机柜环境中。	AR8126ABLK 抽屉式设计可实现所有标准17英寸键盘的便捷操作和收纳。
安装硬件和套件 AR8100 M6硬件，用于在具有方孔安装导轨的机柜内安装设备。数量为32套M6锁紧螺母、尼龙垫圈和一字/十字螺钉。 AR8006A 适于将非机柜安装式设备安装在机柜中。这些导轨可以支承最大43cm至 45cm宽，最大重量为91kg的设备。	AR7701 用于NetShelter SX机柜的插销式托架。满足UBC 4区地震锚定要求。 AR7700 稳固板，用以防止在单个机柜翻倒。 AR7600 当机柜以24英寸的间隔并柜时的装饰套件。
