施耐德电气基站精密空调 服务于通讯系统的精密空调
施耐德电气
善用其效 尽享其能
全球能效管理专家施耐德电气为世界100多个国家提供整体解决方案，其中在
能源与基础设施、工业过程控制、楼宇自动化和数据中心与网络等市场处于 世界领先地位，在住宅应用领域也拥有强大的市场能力。致力于为客户提供 安全、可靠、高效的能源，施耐德电气2010年的销售额为196亿欧元，拥有超 过110,000名员工。施耐德电气助您——善用其效，尽享其能！
善用其效 尽享其能
全球能效管理专家施耐德电气为世界100多个国家提供整体解决方案，其中在
能源与基础设施、工业过程控制、楼宇自动化和数据中心与网络等市场处于 世界领先地位，在住宅应用领域也拥有强大的市场能力。致力于为客户提供 安全、可靠、高效的能源，施耐德电气2010年的销售额为196亿欧元，拥有超 过110,000名员工。施耐德电气助您——善用其效，尽享其能！
施耐德电气在中国
1987 年，施耐德电气在天津成立第一家合资工厂梅兰日兰，将断路器技术带到中国，取代传统保险丝， 使得中国用户用电安全性大为增强，并为断路器标准的建立作出了卓越的贡献。90 年代初，施耐德电气 旗下品牌奇胜率先将开关面板带入中国，结束了中国使用灯绳开关的时代。
施耐德电气的高额投资有力地支持了中国的经济建设，并为中国客户提供了先进的产品支持和完善的技术 服务，中低压电器、变频器、接触器等工业产品大量运用在中国国内的经济建设中，促进了中国工业化的 进程。
目前，施耐德电气在中国共建立了 77 个办事处，26 家工厂，6 个物流中心，1 个研修学院，3 个研发中心，
1 个实验室，700 家分销商和遍布全国的销售网络。施耐德电气中国目前员工数近 22,000 人。通过 与合作伙伴以及大量经销商的合作，施耐德电气为中国创造了成千上万个就业机会。
施耐德电气能效管理平台
凭借其对五大市场的深刻了解、对集团客户的悉心关爱，以及在能效管理领域的丰富经验，施耐德电气 从一个优秀的产品和设备供应商逐步成长为整体解决方案提供商。今年，施耐德电气首次集成其在 建筑楼宇、IT、安防、电力及工业过程和设备等五大领域的专业技术和经验，将其高质量的产品和 解决方案 融 合 在 一 个 统 一 的 架 构 下 ，通过标准的界面为各行业客户提供一个开放、透明、节能、高效的
能效管理平台，为企业客户节省高达 30％的投资成本和运营成本。
施耐德电气的高额投资有力地支持了中国的经济建设，并为中国客户提供了先进的产品支持和完善的技术 服务，中低压电器、变频器、接触器等工业产品大量运用在中国国内的经济建设中，促进了中国工业化的 进程。
目前，施耐德电气在中国共建立了 77 个办事处，26 家工厂，6 个物流中心，1 个研修学院，3 个研发中心，
1 个实验室，700 家分销商和遍布全国的销售网络。施耐德电气中国目前员工数近 22,000 人。通过 与合作伙伴以及大量经销商的合作，施耐德电气为中国创造了成千上万个就业机会。
施耐德电气能效管理平台 凭借其对五大市场的深刻了解、对集团客户的悉心关爱，以及在能效管理领域的丰富经验，施耐德电气 从一个优秀的产品和设备供应商逐步成长为整体解决方案提供商。今年，施耐德电气首次集成其在 建筑楼宇、IT、安防、电力及工业过程和设备等五大领域的专业技术和经验，将其高质量的产品和 解决方案 融 合 在 一 个 统 一 的 架 构 下 ，通过标准的界面为各行业客户提供一个开放、透明、节能、高效的
能效管理平台，为企业客户节省高达 30％的投资成本和运营成本。通讯系统的特点和要求
在现代化的通讯系统中，设备通常安装在基站或中小型的房间内，从而构成了许多具有重要用途的机房。这些机房有着许多相同的特点，满足了这些特点所对应得要求即为通讯系统创造了理想的工作条件。
|
基站的特点 ： 全年不间断运行 ● 设备必须稳定可靠 ● 低运行成本 故障造成损失大 ● 快速修复 ● 避免不良工作条件 设备昂贵 ● 确保环境条件处于预设范围之内 ● 实现理想的工作状态 ● 延长系统的寿命 无人看守措施 ● 紧急事件自动处理 ● 仅仅消除显热负荷 |
占用空间小 ● 热负荷密度高 ● 保障设备所需的空间 应用在不同的环境 ● 安装简单 ● 适用于任何场地条件 施耐德电气公司设计制造多个系列的产品， 可满足此类型机房的所有要求，产品因下列 特点而闻名业界 ： ● 控制精度高 ● 连续运行 ● 灵活机动 ● 运行成本低 |
|
控制精度高 微处理控制器 区域 1 ：系统能正常工作 区域 2 ：系统能在有限的时间内工作 区域 3 ：系统能在非常短的时间内工作，但发生 故障的可能性高 区域 4 ：系统不能工作，该区域内系统内部的安 全控制会中断其工作 |
 |
连续运行 应急运行 选用高品质的元器件，满足机组 10 年 以上的工作要求（每天 24 小时运转）。
灵活机动
环境条件 ：机组可在室外温度低至 -40℃的环境下正常工作 噪音 ：噪音值低（涡旋式压缩机）
选件 ：多种附件可供选择
运行成本低
安装
机组的安装仅需简单的电源连接及与基站的机械固定运行
● 高效的元器件
● 智能化自由节能
● 微处理控制器
● 维护量小
● 维护简单
精密空调与舒适空调的比较
商用分体空调是为高科技设备控制环境条件的最佳选择吗？
相比于为通讯基站专门设计的精密空调，舒适性空调在以下方面有者明显的不足 ：
|
安装成本高 ● 需要在现场安装管路 ● 需要在现场充注冷媒 ● 需要在现场调试机组 维修成本高 ● 机组不支持全年日夜不停地运转 |
运行成本高 ● 能效比低 ● 显热比低 ● 无自由节能设计 故障率高 ● 非长年连续运转设计 ● 无局域网系统设计，机组不可备份运行 ● 无断电复电控制系统 |
| 施耐德电气精密空调 | 商用分体空调 | |
| 设计性能 | 连续不断的运转 | 舒适性空气调节,不能保证连续不断的运转 |
| 平均使用年限 | 24小时连续不停运转超过10年 | 24小时连续不停运转仅2-3年 |
| 显热比(显冷量/总冷量) | 90 - 100 % | 60 - 65 % |
| 压缩机 | 涡旋式 | 普通回转式压缩机 |
| 电功率 | 低 | 高 |
| 安装 | 快速、简单 | 相对复杂 |
| 冷媒预充注 | 已于工厂充注并经测试 | 需在现场安装、充注和测试 |
| 空气过滤器 | EU2（可选EU4) | 无要求 |
| 自由节能 | 可以配置 | 不可配置 |
| 舒适性空调 | 精密空调 | 舒适性空调(2) | ||
| 总冷量 |
kW |
21.0 |
21.0 |
33.3 |
| 显冷量 |
kW |
12.6 |
20 |
20 |
| 潜冷量 |
kW |
8.4 |
1.0 |
13.3 |
|
显热比 (显冷量/总冷量) |
kW |
60% |
95% |
60% |
| 电功率 |
kW |
7.8 |
7.5 |
12.6 |
|
能效比 (显冷量/用电量) |
kW |
850 |
2130 |
550 |
选择施耐德电气的原因
先进的空调，强大的功能
● 智能化自由节能
● 紧急状态时亦能连续不断运转
● 可与监控系统相连
|

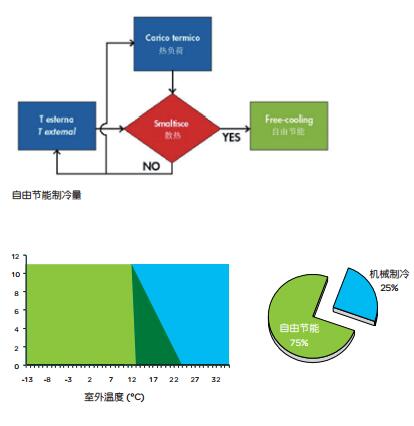

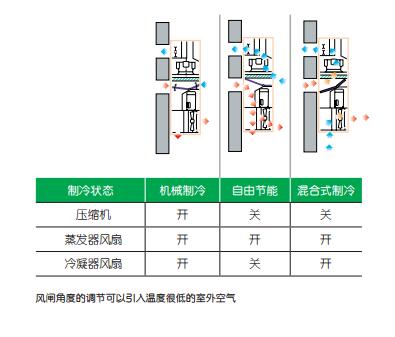

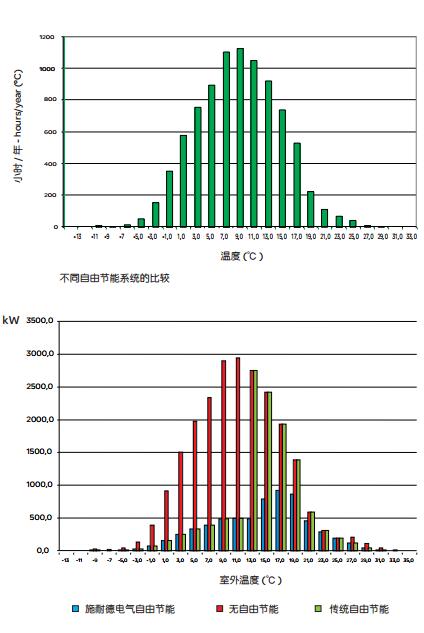

智能化自由节能 微处理控制器连续不断地侦测室内温度和室外条件 ； 当引入的室外空气足以抵消室内热负荷时，则自动 启动自由节能。 与传统自由节能系统不同的是，施耐德电气智能化 自由节能系统由室外温度是否达到自由节能温度 设定值决定的。   |
  |
制冷量：5.7-12.3kW/6.3-7.0kW 室内一体化空调
机组在出厂前经过了全面的校准，并对电气系统和制冷系统进行了综合的测试，因此本系列 产品的安装可即时进行而无需多做准备。本系列产品的安装简单容易，冷凝散热回路经由 穿过窗口的镀锌风管或柔性风管与室外相通。
技术参数
机械制冷 (1)

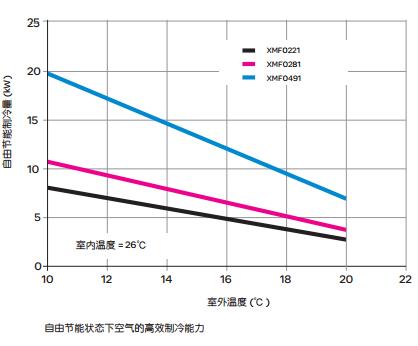

自由节能 (2)
元器件参数
|

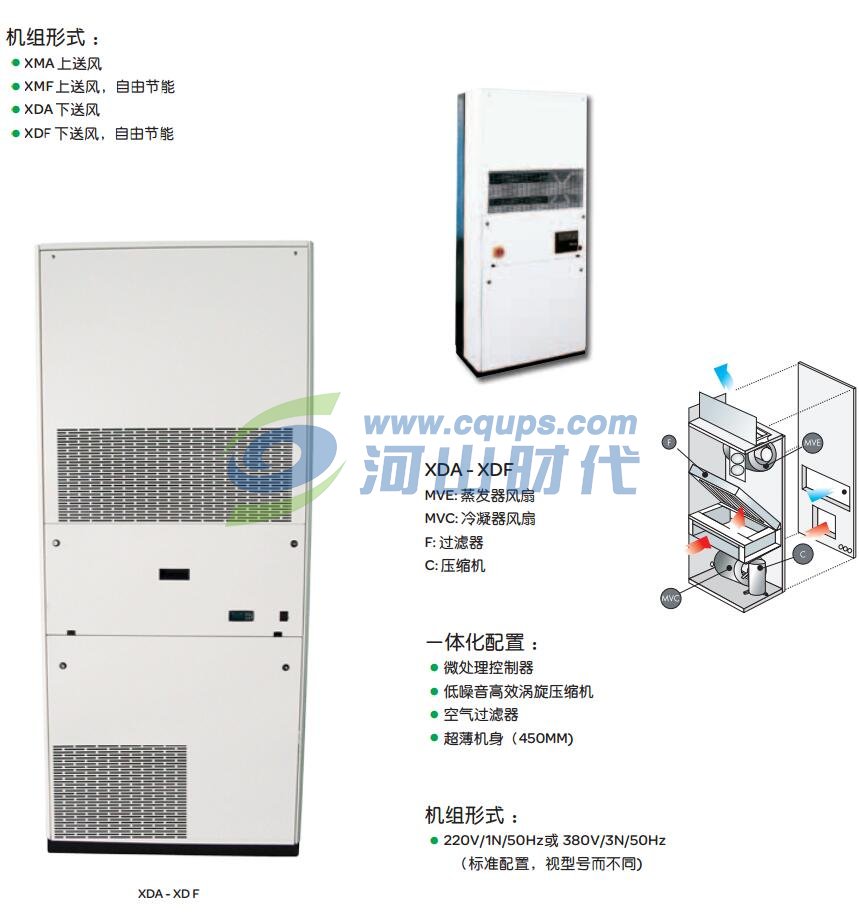

XMA - XMF |
XDA - XDF |
||||||||
| 0221 | 0281 | 0491 | 0221 | 0281 | |||||
| 电源 | V / p h / Hz | 220 / 1N / 50 | 380 / 3N / 50 | 380 / 3N / 50 | 220 / 1N / 50 | 380 /3N / 50 | |||
| 总冷量 | kW | 5.9 | 7.4 | 12.9 | 6.3 | 7.4 |
| 风量 | m3/ h | 1500 | 2000 | 3700 | 2230 | 2230 |
| XMF XDF | ||||||
| 显冷量 | kW | 6.1 | 8.1 | 9.2 | 17.4 | 17.4 |
| 蒸发器风扇数量 | 1 | 1 | 2 | 1 | 1 | |
| 冷凝器风扇数量 | 1 | 1 | 2 | 1 | 1 | |
| 空气过滤器效率 | EU2 | EU2 | EU2 | EU2 | EU2 | |
| 压缩机额定功率 (3) | kW | 1.7 | 2.1 | 3.6 | 1.9 | 2.1 |
| 电加热量 (4) | kW | 2.0 | 2.0 | 4.0 | 2.0 | 2.0 |
| 高度 | mm | 1970 | 1970 | 1970 | 1970 | 1970 |
| 宽度 | mm | 850 | 850 | 1200 | 850 | 850 |
| 厚度 | mm | 450 | 450 | 450 | 450 | 450 |
(1) 室内温度 :26℃ /45% 相对湿度 ; 外部温度 :35℃ ; R22
(2) 室内温度 :26℃ ; 外部温度 :14℃ ; R22
(3) ARI 标
(4) 选件
|
基站精密空调 我们的理念是空调不仅仅是简单的空气温度调节。施耐德电气 N 系列基站精密 空调系列产品的推出实现了小功率且非常经济的对室内环境进行精密控制。 安静、稳定、高效、智能、优秀的设计赋予了基站精密空调机组卓越的性能。 超高的产品可靠性确保了连续运行的能力，为基站提供不间断的环境控制。 施耐德电气 N 系列基站精密空调机组修长纤巧，占地面积极小，维护及维修 均可从正面进行，因此其安装地点自由灵活，可以满足不同布局、面积和建筑 材料的基站环境的需要。 施耐德电气 N 系列基站精密空调机组能够提供多种送回风方式，通过优化的 气流达到最佳的制冷效率。并且通过可调风量的风机，根据环境需要调整 送风能力，实现更好的制冷效果，并且有效降低了噪音，更加保护环境。 施耐德电气 N 系列基站精密空调机组可以完美应用在 ： ● 中、小型计算机房 ● 通讯基站 ● 铁路信号站 ● 各种户外小型机房 超强的环境适应能力，确保在 -20℃范围内稳定的运行。 |
 |
